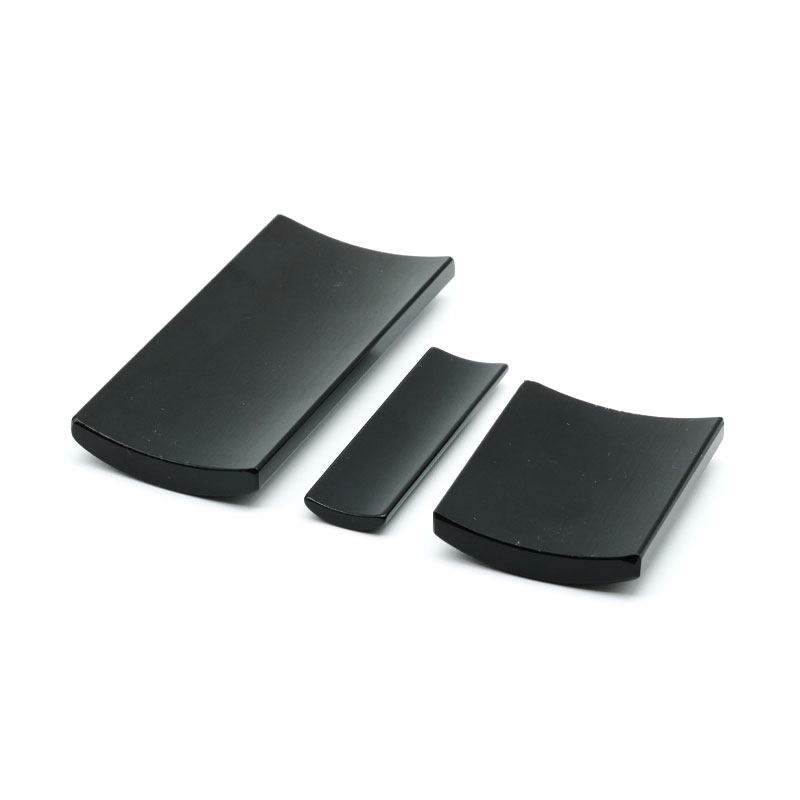

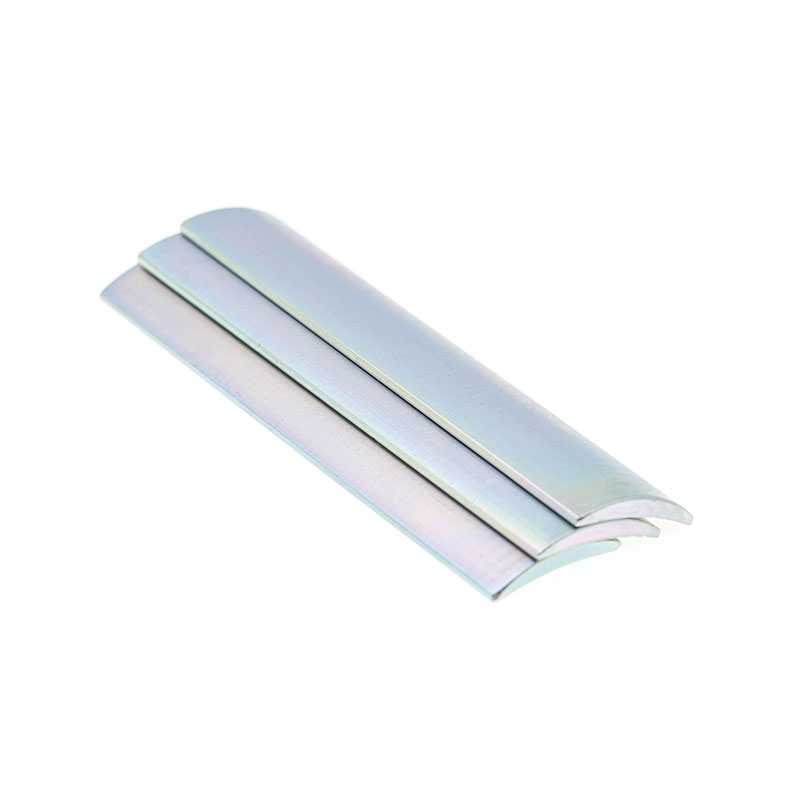

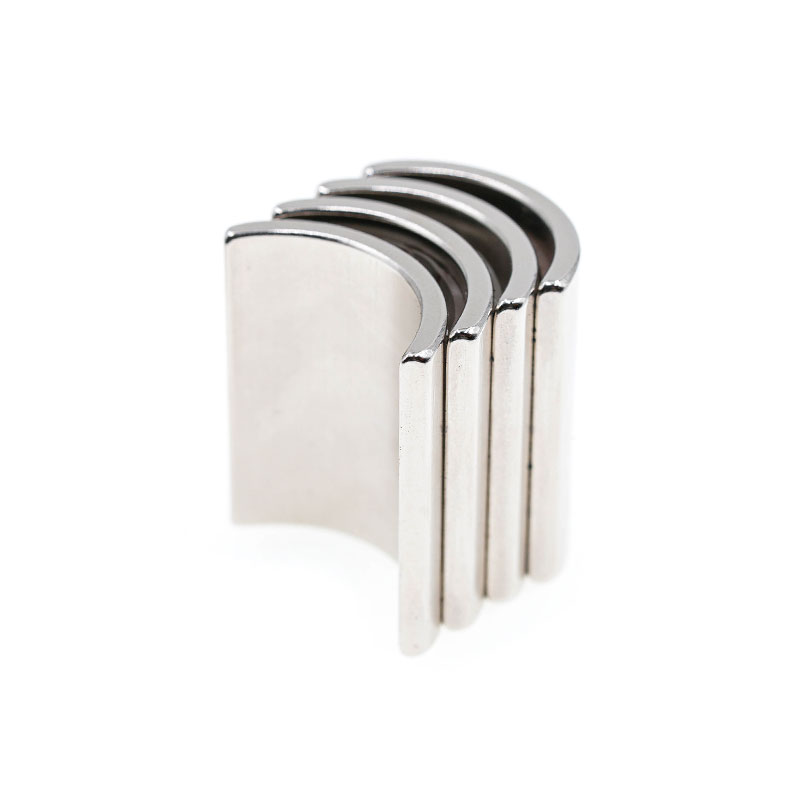

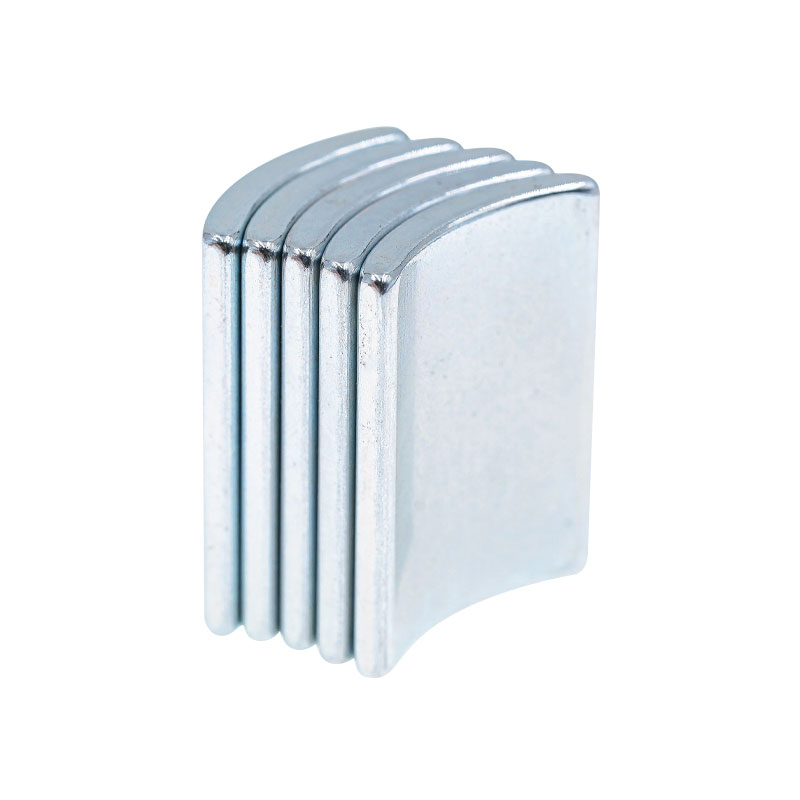

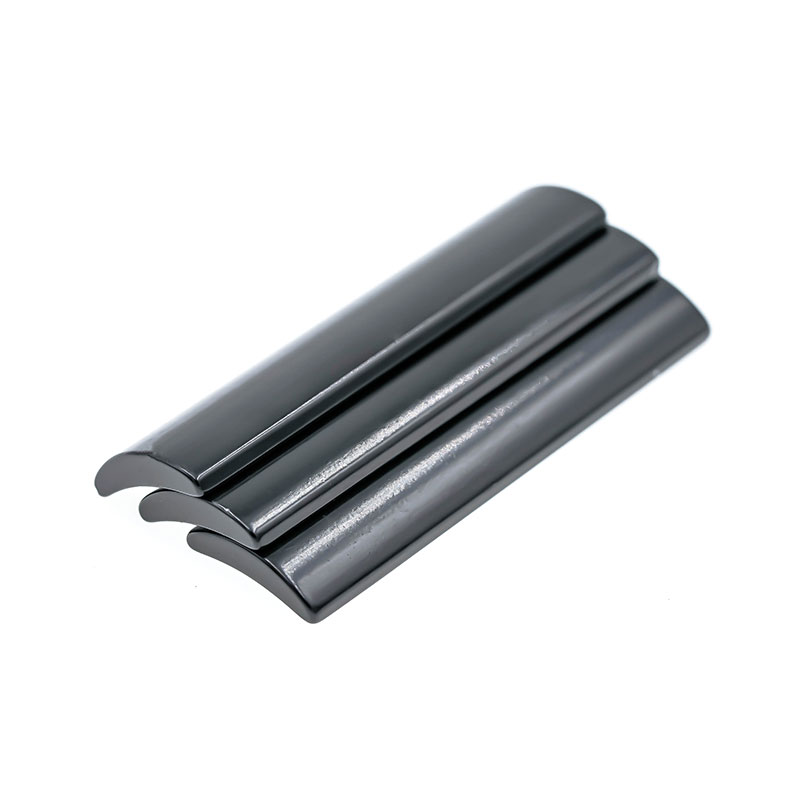

Imán permanente de arco se refiere a imanes permanentes fabricados con una geometría curva o en forma de arco, diseñados principalmente para coincidir con la estructura circular de rotores de motores o sistemas magnéticos giratorios. Esta forma permite que los productos Imán permanente de arco sigan de cerca la circunferencia del rotor, mejorando la utilización del flujo magnético y reduciendo las pérdidas por entrehierro. Como resultado, el imán permanente de arco se usa ampliamente en motores síncronos, motores de CC sin escobillas, servomotores y otros equipos eléctricos giratorios.

En esta categoría, los productos de imán permanente de arco comparten características comunes en Propósito funcional, rendimiento magnético, diseño estructural y enfoque de aplicación. . Su función principal es proporcionar un campo magnético estable y eficiente dentro de los sistemas giratorios, contribuyendo a la generación de par, la estabilidad de la velocidad y la eficiencia energética general. Debido a estas características, el imán permanente de arco desempeña un papel fundamental en la tecnología de motores moderna, especialmente cuando se requiere un diseño compacto y una alta densidad de potencia.

Principio de funcionamiento del imán permanente de arco en equipos

En aplicaciones de motores, el imán permanente de arco generalmente se monta o incrusta en el rotor. Su geometría curva garantiza una estrecha conformidad con el diámetro interior del estator, permitiendo que el campo magnético se distribuya uniformemente a lo largo del entrehierro. Cuando los devanados del estator están energizados, la interacción entre el campo electromagnético y el campo magnético generado por el imán permanente de arco produce un par de rotación.

En comparación con los imanes planos o en forma de bloque, el imán permanente de arco permite una distribución del flujo magnético más uniforme, lo que ayuda a reducir la ondulación del par, la vibración y el ruido en el funcionamiento del motor. Este principio de funcionamiento es particularmente importante en motores síncronos y sistemas de accionamiento de precisión.

Tipos de materiales y características de fabricación

Los productos Arc Permanent Magnet se fabrican utilizando varios sistemas maduros de materiales de imanes permanentes, seleccionados según los requisitos de rendimiento y las condiciones de funcionamiento:

• NdFeB sinterizado (neodimio hierro boro)
  Proporciona alta remanencia, fuerte coercitividad y producto de alta energía. Se utiliza habitualmente en motores síncronos de alta eficiencia, vehículos eléctricos y sistemas de automatización industrial.

• Ferrita (imanes cerámicos)
  Ofrece un rendimiento magnético estable y buena resistencia a la corrosión a un costo controlado, adecuado para motores con requisitos de rendimiento moderados.

• Samario Cobalto (SmCo)
  Presenta una excelente estabilidad térmica y resistencia a la desmagnetización, y se utiliza a menudo en aplicaciones de motores de alta temperatura o alta confiabilidad.

Para los productos de imán permanente de arco, la precisión dimensional, la consistencia del ángulo del arco y la dirección de magnetización (radial o paralela) son factores críticos. Ningbo Jinlun Magnet Technology Co., Ltd., con una larga experiencia en la fabricación de NdFeB sinterizado, admite soluciones personalizadas de imanes permanentes de arco para aplicaciones orientadas a motores, lo que garantiza un rendimiento magnético estable y consistencia dimensional.

Aplicaciones típicas y casos de uso de equipos

El imán permanente de arco se aplica ampliamente en los siguientes equipos y sistemas:

• Motores sincrónicos : Se utilizan como imanes de rotor para mejorar la eficiencia, la densidad de torsión y la precisión del control de velocidad.

• Motores CC sin escobillas (BLDC) : Permite una rotación suave y un par de engranaje reducido

• Servomotores : Admite posicionamiento preciso y respuesta dinámica

• Sistemas de propulsión de vehículos eléctricos : Contribuye al diseño compacto del motor y a la eficiencia energética.

En aplicaciones prácticas, las propiedades magnéticas consistentes del imán permanente de arco ayudan a extender la vida útil del motor y a mantener un rendimiento estable en funcionamiento continuo.

Comparación de formas de imanes orientada a aplicaciones

El imán permanente de arco es especialmente adecuado para diseños de rotores segmentados, donde múltiples segmentos de arco forman un anillo magnético completo.

Características clave de rendimiento

• Distribución optimizada del flujo magnético.

• Pérdida magnética reducida en el entrehierro

• Alta densidad de par en sistemas rotativos.

• Personalización flexible del ángulo, espesor y longitud del arco

Estas características compartidas definen el valor técnico general de la categoría de imán permanente de arco.

Preguntas frecuentes (FAQ)

P1: ¿Por qué se utilizan comúnmente productos de imán permanente de arco en motores en lugar de imanes de bloque?
El imán permanente de arco proporciona una mejor conformidad con la geometría del rotor, lo que resulta en campos magnéticos más uniformes y una mejor eficiencia del motor.

P2: ¿Se puede personalizar el imán permanente de arco para diferentes diseños de motores?
Sí. Parámetros como el ángulo del arco, el radio interior y exterior, el espesor, la dirección de magnetización y el revestimiento de la superficie se pueden personalizar según los requisitos del motor.

P3: ¿Qué métodos de magnetización se utilizan para el imán permanente de arco?
Los métodos de magnetización comunes incluyen la magnetización radial y la magnetización paralela, según la estructura del motor y el diseño del circuito magnético.
