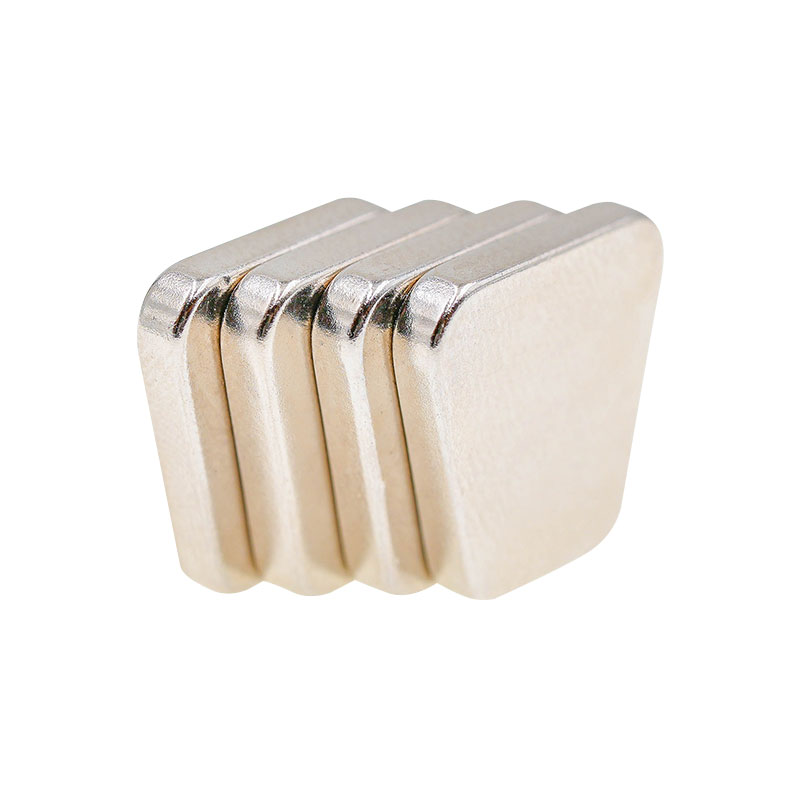

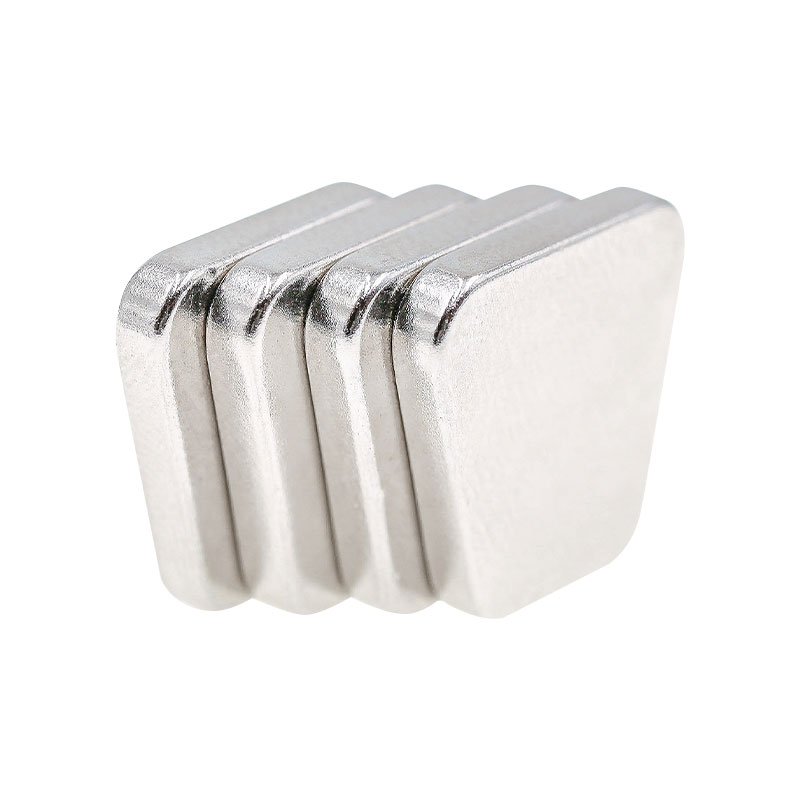

NdFeB sinterizado trapezoidal se refiere a imanes permanentes sinterizados de neodimio, hierro y boro fabricados en una geometría trapezoidal para cumplir con requisitos específicos de circuito magnético y ensamblaje mecánico. Los productos dentro de esta categoría comparten características comunes como alta densidad de energía magnética, geometría angular precisa e idoneidad para sistemas magnéticos estructurados donde se requiere una distribución de flujo lineal o curva. Los imanes trapezoidales sinterizados de NdFeB se utilizan ampliamente en equipos giratorios, conjuntos magnéticos segmentados y sistemas de conversión electromagnética donde la precisión de la forma afecta directamente el rendimiento y la eficiencia.

Funciones comunes y características principales de rendimiento

Todos los productos NdFeB sinterizado trapezoidal se basan en material NdFeB sinterizado, que proporciona alta remanencia (Br), coercitividad (Hcj) y producto de máxima energía (BHmax). La forma trapezoidal permite una alineación optimizada del campo magnético, espacios de aire reducidos y una concentración de flujo mejorada en ensamblajes complejos.

Las características clave compartidas incluyen:

• Salida magnética estable bajo restricciones de diseño compacto

• Compatibilidad con estructuras segmentadas de rotor y estator

• Alta precisión dimensional para soportar un rendimiento magnético repetible

• Idoneidad para equipos electromagnéticos de velocidad media a alta.

Estas propiedades hacen del NdFeB trapezoidal sinterizado una opción estándar en sistemas donde se debe equilibrar la eficiencia magnética y el ajuste estructural.

Principios de funcionamiento por tipo de equipo

Motores y Generadores Eléctricos
En los motores de imanes permanentes, los imanes trapezoidales están dispuestos circunferencialmente en el rotor. La geometría trapezoidal permite un ajuste más ajustado entre imanes adyacentes, lo que reduce la fuga de flujo y mejora la densidad del par. El material NdFeB sinterizado proporciona un campo magnético estable que interactúa con los devanados del estator para generar fuerza de rotación o salida eléctrica.

Acoplamientos magnéticos y dispositivos de transmisión
En los acoplamientos magnéticos, los imanes trapezoidales sinterizados de NdFeB se colocan para crear polos magnéticos alternos. El par se transmite mediante interacción magnética en lugar de contacto mecánico, lo que permite sistemas de transmisión sellados y un desgaste reducido.

Sistemas de sensores y actuadores
La distribución controlada del campo magnético de los imanes trapezoidales permite una detección precisa de la posición y un control de la fuerza. Su comportamiento magnético predecible mejora la estabilidad de la señal en sensores industriales y actuadores lineales.

Escenarios de aplicación típicos

• Motores síncronos de imanes permanentes (PMSM)

• Generadores de energía eólica y sistemas de accionamiento auxiliares.

• Equipos de automatización industrial.

• Bombas magnéticas y sistemas de transmisión sellados.

• Componentes de accionamiento eléctrico para automóviles

En muchas de estas aplicaciones, los fabricantes seleccionan NdFeB trapezoidal sinterizado para combinar con carcasas curvas o trayectorias magnéticas segmentadas, lo que garantiza un flujo magnético constante en toda el área de trabajo.

Comparación con otras formas de NdFeB

En comparación con los imanes de bloque estándar, el NdFeB trapezoidal sinterizado proporciona una continuidad mejorada del campo magnético en sistemas rotacionales. En comparación con los imanes en forma de arco, los diseños trapezoidales permiten una mayor flexibilidad en ensamblajes segmentados y control de herramientas.

Tratamiento Superficial y Adaptación Ambiental

La mayoría de los productos de esta categoría utilizan revestimientos protectores como níquel, epoxi o zinc para reducir los riesgos de corrosión. La selección depende de la temperatura de funcionamiento, la humedad y las condiciones de exposición. Para entornos industriales con exposición a aceite o humedad, comúnmente se especifican imanes trapezoidales recubiertos de epoxi.

Pautas de mantenimiento y manipulación

Aunque los imanes de NdFeB sinterizados son permanentes y no requieren mantenimiento activo, el manejo adecuado y el mantenimiento a nivel del sistema ayudan a garantizar el rendimiento a largo plazo:

• Evite el impacto mecánico durante la instalación para evitar astillas.

• Mantener las temperaturas de funcionamiento dentro de los límites de grado especificados.

• Evite el contacto directo con sustancias corrosivas si el recubrimiento está dañado.

• Inspeccionar la posición del imán durante el mantenimiento programado del equipo.

La alineación correcta de la instalación es especialmente importante para el NdFeB sinterizado trapezoidal, ya que la desviación angular puede afectar el equilibrio magnético en los sistemas giratorios.

Consideraciones de fabricación y control de calidad

Ningbo Jinlun Magnet Technology Co., Ltd. produce NdFeB trapezoidal sinterizado mediante procesos controlados de pulvimetalurgia, que incluyen prensado de orientación, sinterización al vacío y mecanizado de precisión. Con más de 30 años de experiencia en la industria y una capacidad anual de 8000 toneladas de imanes de alto rendimiento, Jinlun Magnet admite propiedades de materiales estables y precisión dimensional constante para aplicaciones industriales.

El proceso de producción de la empresa enfatiza:

• Orientación controlada del grano para una salida magnética predecible

• Control de tolerancia dimensional para conjuntos segmentados.

• Personalización de grados basada en requisitos de temperatura y coercitividad.

Preguntas frecuentes (FAQ)

P1: ¿Por qué elegir imanes trapezoidales en lugar de rectangulares?
Los imanes trapezoidales mejoran la continuidad del circuito magnético en conjuntos curvos o segmentados, reduciendo la pérdida de flujo en comparación con las formas rectangulares.

P2: ¿Son los imanes trapezoidales sinterizados de NdFeB adecuados para motores de alta velocidad?
Sí. Cuando se especifican correctamente en cuanto a coercitividad y resistencia a la temperatura, se utilizan comúnmente en equipos giratorios de alta velocidad.

P3: ¿Se puede personalizar el grado del imán para diferentes temperaturas de funcionamiento?
Sí. Se pueden seleccionar diferentes grados de NdFeB para que coincidan con los rangos de temperatura de funcionamiento y la resistencia a la desmagnetización.

P4: ¿Qué tolerancias son típicas de los imanes trapezoidales?
Las tolerancias dependen del tamaño y la aplicación, pero el mecanizado de precisión permite un control angular y dimensional consistente adecuado para conjuntos de motores.
