Imanes en altavoces convierte la energía eléctrica en movimiento mecánico interactuando con una bobina móvil que transporta corriente, que luego empuja y tira del cono del altavoz para producir ondas sonoras. Sin un imán, ningún altavoz dinámico convencional puede funcionar. El tipo, tamaño y grado del imán utilizado influyen directamente en la sensibilidad, la respuesta de frecuencia, los niveles de distorsión y la fidelidad general del audio. Este artículo explica cómo funcionan los imanes de los altavoces, compara los tipos principales y le ayuda a comprender qué buscar al evaluar la calidad de los altavoces.

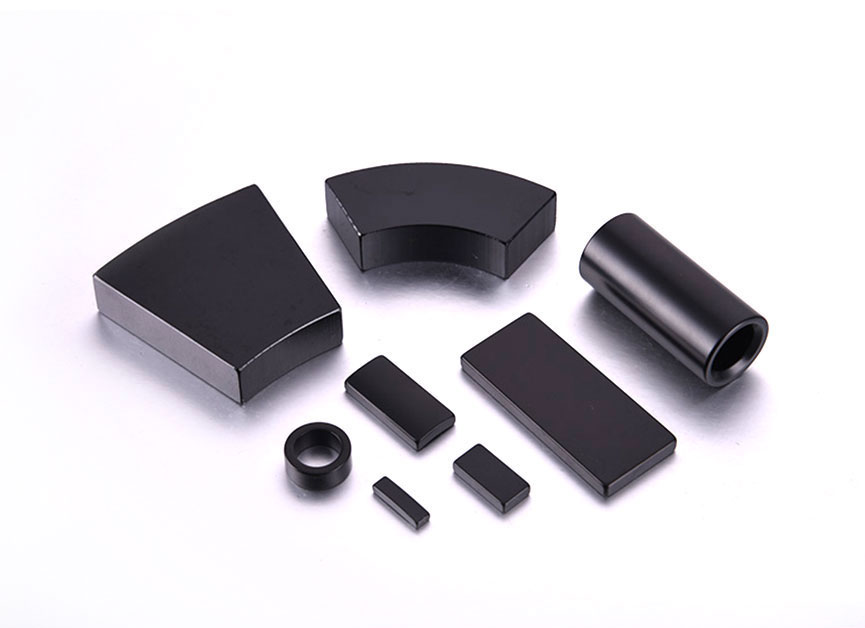

Haga clic para visitar nuestros productos: Imán de NdFeB sinterizado
¿Por qué son esenciales los imanes en los altavoces?
Los imanes son el elemento central de conversión de energía en cada altavoz dinámico; sin ellos, la reproducción de audio es imposible. El principio de funcionamiento se basa en la ley de inducción electromagnética de Faraday y la fuerza de Lorentz: cuando una corriente eléctrica alterna (la señal de audio) fluye a través de la bobina móvil suspendida en un campo magnético, la bobina experimenta una fuerza proporcional a la magnitud y dirección de la corriente. Esta fuerza impulsa el cono adjunto hacia adelante y hacia atrás, desplazando el aire y creando ondas de presión sonora audibles.
El mercado mundial de altavoces estaba valorado en aproximadamente 12.500 millones de dólares en 2023 y se prevé que crezca a más de 20 mil millones de dólares para 2031. En prácticamente todos los segmentos, desde auriculares de consumo hasta arreglos para conciertos profesionales, el conjunto magnético sigue siendo el componente que más define el rendimiento dentro del controlador. Un imán más fuerte y diseñado con mayor precisión significa una mayor densidad de flujo en el espacio, menor distorsión, mejor respuesta transitoria y mayor eficiencia.
¿Cómo funcionan realmente los imanes en los parlantes?
El imán de un altavoz crea un campo magnético estático dentro de un espacio cilíndrico estrecho, y la bobina móvil, que transporta la señal de audio amplificada, se mueve linealmente dentro de ese campo para producir sonido. Los componentes clave involucrados son:
- Imán permanente: Genera un campo fijo de alta densidad de flujo concentrado en el espacio de la bobina móvil. La densidad de flujo típica en la brecha oscila entre 0,8 Tesla (nivel de entrada) y más de 1,5 Tesla (controladores de alto rendimiento).
- Pieza polar y placa superior: Componentes de hierro dulce que canalizan y concentran el flujo magnético del imán permanente en el estrecho espacio donde se encuentra la bobina móvil.
- Bobina móvil: Una bobina liviana de alambre (generalmente aluminio o cobre) enrollada alrededor de un formador. Cuando la corriente de audio lo atraviesa, la interacción con el campo magnético produce movimiento.
- Araña y envolvente: Elementos de suspensión flexibles que mantienen la bobina móvil centrada y permiten el movimiento axial resistiendo el desplazamiento lateral.
- Cono o diafragma: Conectado a la bobina móvil, traduce el movimiento mecánico en variaciones de la presión del aire: el sonido real que escuchamos.
La fuerza sobre la bobina móvil se describe mediante la ecuación F = BIL , donde B es la densidad de flujo magnético (Tesla), I es la corriente (Amperios) y L es la longitud del cable en el campo magnético (metros). El aumento de B (logrado con imanes más fuertes o más grandes) aumenta directamente la fuerza impulsora para una potencia de entrada determinada, lo que se traduce en una mayor sensibilidad y una menor distorsión.
¿Cuáles son los principales tipos de imanes utilizados en los altavoces?
Hay cuatro tipos principales de imanes utilizados en altavoces , cada uno con distintas propiedades magnéticas, perfiles de costos, comportamiento de temperatura e implicaciones acústicas. Comprender estas diferencias es fundamental tanto para los ingenieros como para los audiófilos y los compradores.
1. Imanes de ferrita (cerámica)
Los imanes de ferrita son el tipo de imán más utilizado en altavoces en todo el mundo y se encuentran en la mayoría de los altavoces de gama media y económicos debido a su bajo coste y buena resistencia a la corrosión. Hechos de óxido de hierro combinado con estroncio o carbonato de bario, los imanes de ferrita ofrecen un producto energético máximo (BHmax) de aproximadamente 3 a 5 MGOe (megagauss-oersteds).
- Producto energético (BHmax): 3–5 MGOe
- Densidad de flujo: 0,2–0,4 Tesla (remanencia)
- Estabilidad de temperatura: Bueno hasta 250°C
- Peso: Pesados: los imanes de ferrita deben ser grandes para lograr el mismo flujo que las alternativas de tierras raras.
- Costoo: Muy bajo: aproximadamente entre 1 y 5 USD por kg de material de ferrita en bruto
- Aplicaciones típicas: Subwoofers de cine en casa, parlantes de estantería económicos, woofers de audio para automóviles, controladores de sistemas de megafonía
- Limitación clave: Una densidad de energía más baja requiere conjuntos de imanes grandes; agrega un peso significativo a la canasta del altavoz
2. Imanes de álnico
Los imanes de Alnico, una aleación de aluminio, níquel y cobalto, fueron el material magnético original utilizado en los primeros altavoces y siguen siendo muy apreciados en los altavoces amplificadores de guitarra y en los controladores audiófilos de estilo vintage por su característico carácter sonoro cálido. Alnico tiene un BHmax de 5 a 10 MGOe y una remanencia (Br) excepcionalmente alta de 0,7 a 1,35 Tesla.
- Producto energético (BHmax): 5-10 MGOe
- Remanencia (Br): 0,7-1,35 teslas
- Estabilidad de temperatura: Excelente: estable hasta 540 °C, lo que lo hace ideal para parlantes de guitarra de alta potencia
- Costoo: Alto: entre 30 y 80 dólares por kg debido al contenido de cobalto
- Aplicaciones típicas: Controladores de amplificador de guitarra, parlantes audiófilos antiguos, micrófonos para instrumentos
- Reputación sonora: Muchos ingenieros y músicos describen que los parlantes equipados con alnico tienen un "hundimiento" más suave y musical que se comprime naturalmente a volúmenes altos, una característica preferida en contextos de blues y rock clásico.
- Limitación clave: Baja coercitividad: el álnico puede desmagnetizarse parcialmente mediante fuertes campos externos o golpes mecánicos.
3. Imanes de neodimio (NdFeB)
Los imanes de neodimio son el material magnético permanente más potente disponible y han revolucionado el diseño de altavoces compactos y ligeros, especialmente para audio profesional, auriculares, altavoces portátiles y tweeters. Con un BHmax de 35 a 55 MGOe (hasta 10 veces más fuerte que la ferrita), el neodimio permite a los fabricantes lograr altas densidades de flujo en conjuntos magnéticos muy pequeños y livianos.
- Producto energético (BHmax): 35–55 MGOe
- Remanencia (Br): 1,0–1,4 teslas
- Límite de temperatura: Grados estándar clasificados para 80°C; grados de alta temperatura (SH, UH, EH) clasificados entre 150 °C y 200 °C
- Costoo: Medio-alto: los precios fluctúan según la cadena de suministro de tierras raras; aproximadamente entre 60 y 120 dólares por kg
- Ventaja de peso: Un imán de neodimio puede ser entre 6 y 10 veces más ligero que un imán de ferrita y proporciona un flujo equivalente
- Aplicaciones típicas: Monitores internos (IEM), controladores de auriculares, parlantes lineales profesionales, tweeters, parlantes Bluetooth portátiles
- Limitación clave: Susceptible a la corrosión (requiere recubrimiento); tolerancia a temperaturas más bajas en grados estándar; frágil y propenso a astillarse
4. Imanes de samario y cobalto (SmCo)
Los imanes de samario y cobalto ofrecen una combinación superior de producto de alta energía y estabilidad de temperatura excepcional, lo que los convierte en la opción preferida para los parlantes profesionales que operan en entornos extremos. Con un BHmax de 16 a 32 MGOe y una temperatura de funcionamiento máxima de 300 °C a 350 °C, el SmCo supera al neodimio en condiciones corrosivas o de alto calor.
- Producto energético (BHmax): 16–32 MGOe
- Límite de temperatura: Hasta 350°C continuo
- Resistencia a la corrosión: Excelente: no requiere capa protectora
- Costoo: Muy alto: entre 100 y 250 dólares por kg debido a los costos de las materias primas del cobalto y el samario.
- Aplicaciones típicas: Equipos de audio de nivel militar, sistemas de intercomunicación aeroespacial, micrófonos de medición de alta gama, intercomunicadores para deportes de motor
- Limitación clave: Muy caro y quebradizo; rara vez justificado para aplicaciones de audio de consumo
¿Cómo se comparan los cuatro tipos de imanes de altavoz?
La siguiente tabla proporciona una comparación lado a lado de los cuatro principales tipos de imanes utilizados en los altavoces en las dimensiones prácticas y de rendimiento más críticas.
| Tipo de imán | BHmáx (MGOe) | Temperatura máxima (°C) | Peso | Cost | Resistencia a la corrosión | Uso primario |
| Ferrita | 3–5 | 250 | pesado | Muy bajo | Excelente | Presupuesto/consumidor medio |
| Alnico | 5–10 | 540 | Medio | Alto | bueno | Amplificadores de guitarra, alta fidelidad vintage. |
| Neodimio | 35–55 | 80-200 | Muy ligero | Medio–High | Deficiente (necesita recubrimiento) | Audio profesional, auriculares, portátiles. |
| Samario Cobalto | 16–32 | 350 | Luz | muy alto | Excelente | Aeroespacial, militar, especialista. |
Tabla 1: Comparación de costos y rendimiento en paralelo de los cuatro tipos principales de imanes utilizados en los altavoces.
¿Por qué el tamaño del imán importa en el rendimiento del altavoz?
Un imán más grande o más fuerte aumenta el flujo magnético total disponible para impulsar la bobina móvil, lo que aumenta directamente la sensibilidad del altavoz, mejora el control sobre el movimiento del cono y reduce la distorsión en niveles de salida altos. La sensibilidad del altavoz se mide en dB SPL por 1 vatio a 1 metro (dB/W/m). Un parlante con un conjunto magnético más grande podría alcanzar entre 92 y 96 dB/W/m, mientras que un equivalente con poca potencia podría medir tan solo entre 84 y 86 dB/W/m, una diferencia de 6 a 10 dB que requiere de 4 a 10 veces más potencia del amplificador para superarla.
El concepto de la producto BL (B = densidad de flujo en el espacio, L = longitud del cable de la bobina móvil en el campo) cuantifica la fuerza del motor de un altavoz. Un valor BL alto, logrado mediante imanes más potentes y bobinas móviles más largas, produce graves más definidos, una respuesta transitoria más rápida y una THD (distorsión armónica total) más baja. Los subwoofers profesionales suelen especificar valores BL de 20 a 40 T·m, mientras que los altavoces de nivel básico pueden tener valores BL inferiores a 10 T·m.
Sin embargo, simplemente agrandar un imán no mejora automáticamente todos los aspectos de la calidad del sonido. Un imán de gran tamaño con una geometría de espacio insuficiente puede saturar la pieza polar, creando distorsiones y no linealidades del flujo. El diseño adecuado del circuito magnético, incluido el ancho del espacio, el saliente de la bobina móvil y la alineación saliente frente a saliente, es tan importante como la masa bruta del imán.
¿Qué es mejor en los altavoces: los imanes de ferrita o de neodimio?
Ni la ferrita ni el neodimio son universalmente "mejores": cada uno sobresale en diferentes casos de uso y la elección óptima depende de las prioridades de diseño del altavoz. Aquí hay un análisis práctico cara a cara:
| Criterio | Ferrita Magnet | Neodimio Magnet |
| Peso for equivalent flux | 6 a 10 veces más pesado | muy ligero |
| Costo de materiales | muy bajo | Medio to high |
| Estabilidad de temperatura | Excelente to 250°C | Estándar: 80°C; Alto grado: 200°C |
| Resistencia a la corrosión | Excelente — no coating required | Deficiente: requiere revestimiento de Ni o epoxi |
| Alto-power subwoofers | Preferido: la masa pesada ayuda a la estabilidad | Viable con una gestión adecuada del calor. |
| Altavoces portátiles/ligeros | No es ideal, demasiado pesado | Excelente — enables compact design |
| Riesgo de la cadena de suministro | Bajo – material abundante | Altoer — rare-earth supply concentration |
Tabla 2: Comparación directa entre imanes de ferrita y neodimio para uso en aplicaciones de altavoces.
¿Cómo afectan los imanes de los altavoces a la calidad del sonido?
El conjunto magnético afecta directamente la sensibilidad, el control de graves, la distorsión y la precisión de los transitorios, cuatro de las dimensiones más perceptibles de la calidad del sonido de un altavoz.
Sensibilidad y Eficiencia
Un circuito magnético más fuerte produce más fuerza mecánica por vatio de potencia de entrada. Esta es la razón por la que los altavoces PA profesionales con una potencia de 100 a 105 dB/W/m pueden llenar un estadio con unos pocos cientos de vatios, mientras que un controlador mal diseñado con una potencia de 84 dB/W/m requiere más de 1.000 vatios para igualar la misma salida. Para los sistemas de audio domésticos, cada aumento de 3 dB en la sensibilidad reduce a la mitad la potencia del amplificador necesaria para alcanzar un nivel de sonoridad determinado.
Control de graves y amortiguación
Un producto BL alto (imán fuerte) aumenta la amortiguación electromagnética en la bobina móvil, lo que ayuda a que el cono deje de moverse precisamente cuando la señal se detiene. Esto da como resultado una reproducción de graves más precisa y definida. Los parlantes con conjuntos magnéticos débiles a menudo suenan "retumbantes" o "de una sola nota" en las frecuencias bajas porque el cono continúa resonando después de que la señal ha terminado, un fenómeno conocido como timbre.
Reducción de distorsión
La no linealidad en el campo magnético dentro del espacio es una de las principales fuentes de THD (distorsión armónica total) en los altavoces. Cuando la bobina móvil se mueve fuera de la región de flujo uniforme (común en parlantes de alta excursión con imanes pequeños), la distorsión aumenta bruscamente. Los imanes bien diseñados mantienen una densidad de flujo constante en todo el rango de excursión de la bobina móvil, manteniendo el THD por debajo del 0,5 % al 1 % a la potencia nominal.
Respuesta transitoria
Los transitorios musicales (el ataque agudo de una caja, el punteo de una cuerda de guitarra, el clic de una tecla de piano) requieren que el cono acelere y desacelere extremadamente rápido. Un potente motor magnético lineal le da a la bobina móvil la autoridad de fuerza necesaria para rastrear estos rápidos cambios de señal con precisión, lo que da como resultado parlantes que suenan "rápidos", "detallados" y "articulados" en términos audiófilos.
Preguntas frecuentes sobre los imanes en los parlantes
P: ¿Un imán más grande siempre significa mejor sonido?
No necesariamente: un imán más grande mejora el rendimiento sólo cuando todo el circuito magnético está diseñado adecuadamente para utilizar el flujo adicional de manera efectiva. Un imán muy grande combinado con una pieza polar mal diseñada o un espacio demasiado grande puede producir peores resultados que un conjunto más pequeño y bien optimizado. Dicho esto, en diseños equivalentes, un imán de ferrita más grande o un imán de neodimio de mayor calidad generalmente ofrece una sensibilidad considerablemente mayor y una menor distorsión.
P: ¿Pueden los imanes de los altavoces desmagnetizarse con el tiempo?
Los modernos imanes de ferrita y neodimio para altavoces son extremadamente resistentes a la desmagnetización en condiciones normales de funcionamiento y retendrán más del 99% de su flujo original durante décadas. Los imanes de Alnico son la excepción: su baja coercitividad los hace vulnerables a la desmagnetización parcial por choque mecánico o exposición a un fuerte campo magnético externo. Operar un altavoz a temperaturas extremadamente altas por encima del máximo nominal del imán es la causa más realista de pérdida de flujo en el uso en el mundo real.
P: ¿Son los imanes de neodimio para altavoces mejores que la ferrita para uso de audiófilos?
Los imanes de neodimio permiten diseños de controladores más compactos y livianos con una densidad de flujo equivalente o superior, pero las diferencias en la calidad del sonido audible entre los controladores de neodimio y ferrita en diseños bien diseñados son mínimas cuando se ecualizan y miden adecuadamente. La percepción de que el neodimio suena "más brillante" o "más duro" es más a menudo una función del diseño general del controlador (material del cono, suspensión, cruce) que del tipo de imán en sí. Para las aplicaciones de audiófilos, la calidad de la implementación es mucho más importante que el material magnético por sí solo.
P: ¿Por qué algunos subwoofers tienen imanes muy grandes?
Se necesitan grandes imanes de subwoofer para generar la enorme fuerza motriz necesaria para mover un cono pesado y de gran diámetro a bajas frecuencias con suficiente excursión y baja distorsión. Un cono de subwoofer de 15 pulgadas (38 cm) puede pesar entre 80 y 150 gramos y debe recorrer entre 20 y 30 mm de pico a pico a niveles de potencia altos. Lograr esto con baja distorsión requiere un producto BL muy alto, lo que en diseños de ferrita significa un imán correspondientemente grande y pesado; algunos imanes de subwoofer profesionales pesan entre 3 y 8 kg.
P: ¿Los imanes de los altavoces interfieren con otros dispositivos electrónicos?
Los imanes de los altavoces sin blindaje pueden interferir con pantallas CRT cercanas, medios de almacenamiento magnéticos y brújulas sensibles, pero el campo parásito de los diseños modernos de altavoces blindados es insignificante a distancias superiores a 10-15 cm. La mayoría de los parlantes modernos destinados a uso de escritorio o cine en casa están protegidos magnéticamente mediante la adición de un segundo imán opuesto o una carcasa de mu-metal alrededor del conjunto del imán principal. Las pantallas planas y los dispositivos de almacenamiento de estado sólido (SSD, memoria flash) no se ven afectados por los imanes de los altavoces.
P: ¿Qué sucede si el imán de un altavoz pierde fuerza?
Un imán debilitado reduce el producto BL del controlador, lo que resulta en una menor sensibilidad, un control de graves reducido, una mayor distorsión y un cambio en la frecuencia de resonancia. En términos prácticos, el altavoz sonará más silencioso, menos controlado en las frecuencias bajas y puede exhibir "soltura" o "turbidez" audible. En instalaciones profesionales, la medición periódica de los parámetros Thiele-Small del controlador (particularmente Bl) puede detectar la degradación del imán antes de que cause problemas audibles. Para los parlantes de consumo de uso típico, este escenario es extremadamente raro.
Resumen: Lo que hay que saber sobre los imanes en los altavoces
Imanes en altavoces son mucho más que componentes pasivos: son el motor en el corazón de cada altavoz dinámico, que determina con qué eficiencia, precisión y potencia el controlador convierte la electricidad en sonido. La elección entre imanes de ferrita, álnico, neodimio y samario y cobalto refleja una compensación deliberada de ingeniería entre costo, peso, rendimiento térmico y prioridades acústicas.
- uso imanes de ferrita para diseños de altavoces rentables, térmicamente estables y resistentes a la corrosión donde el peso no sea una limitación.
- uso imanes de alnico donde el carácter tonal clásico y la estabilidad extrema de la temperatura son prioridades, especialmente en la amplificación de guitarra.
- uso imanes de neodimio donde el tamaño compacto, el peso ligero y la alta densidad de potencia son esenciales: aplicaciones profesionales, portátiles y de auriculares.
- uso imanes de samario y cobalto en aplicaciones especializadas en entornos extremos donde ningún otro imán cumple con los requisitos térmicos y de corrosión.
Si usted es un diseñador de altavoces, un ingeniero de audio que especifica componentes o un consumidor que evalúa la calidad del producto, comprende la función y el tipo de imanes en altavoces le brinda una base concreta y mensurable para comparar el rendimiento, más allá de las impresiones auditivas subjetivas.
