Un imán de carga inalámbrica funciona mediante el uso de una serie de imanes permanentes dispuestos con precisión integrados tanto en el cargador como en el dispositivo para mantener las dos bobinas en perfecta alineación, maximizando la eficiencia de la transferencia de energía inductiva electromagnética. Sin alineación magnética, la carga inductiva pierde una cantidad significativa de energía: los estudios del Wireless Power Consortium (WPC) muestran que una bobina desalineada tan solo 3 mm puede reducir la eficiencia de la carga hasta en un 30 %. El imán no participa en la transferencia de energía real; su única función es el bloqueo posicional.

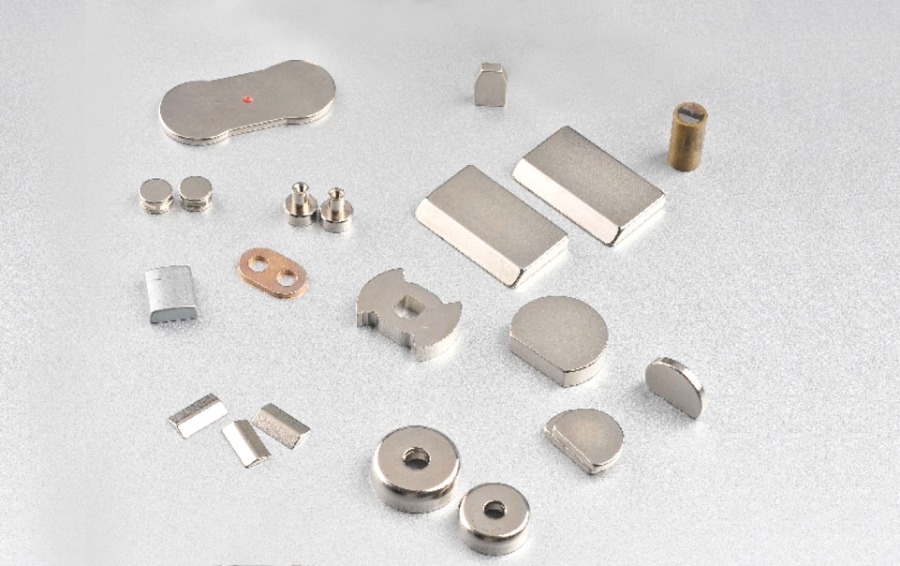

Haga clic para visitar nuestros productos: Imán de NdFeB sinterizado
Según un informe de mercado de 2025 de Grand View Research, el mercado mundial de carga inalámbrica estaba valorado en 23.400 millones de dólares en 2024 y se prevé que crezca a una tasa anual compuesta de 17,8% hasta 2030 . La tecnología de alineación magnética es fundamental para este crecimiento, ya que permite accesorios a presión, velocidades de carga certificadas más rápidas y una nueva generación de ecosistemas de carga modular.
Por qué un imán es esencial para la carga inalámbrica
El imán de carga inalámbrica resuelve la mayor debilidad técnica de la transferencia de energía inductiva: la desalineación de la bobina. La carga inductiva estándar Qi funciona haciendo pasar corriente alterna a través de una bobina transmisora, generando un campo magnético que induce corriente en una bobina receptora dentro del dispositivo. Esto funciona eficientemente sólo cuando las dos bobinas son concéntricas; cualquier desplazamiento lateral degrada rápidamente la eficiencia del acoplamiento.
La física detrás de la sensibilidad de alineación es sencilla. La eficiencia del acoplamiento inductivo sigue la relación:
- Inductancia mutua cae a medida que aumenta el desplazamiento de la bobina. Con un desplazamiento lateral de 5 mm, la inductancia mutua puede caer entre un 60 % y un 70 % de su valor centrado, lo que reduce directamente la entrega de potencia.
- La energía desperdiciada se convierte en calor. — la energía que no se transfiere a la bobina del receptor se disipa en forma de calor en el transmisor, lo que degrada tanto la longevidad del cargador como la eficiencia energética.
- La velocidad de carga cae o falla por completo — Los perfiles de carga rápida certificados requieren un acoplamiento de bobina constante para mantener una mayor potencia de forma segura.
Al incorporar imanes permanentes en un patrón de anillo definido, tanto la plataforma del cargador como el dispositivo se fuerzan a una posición reproducible y centrada con precisión cada vez que se colocan juntos. La fuerza de ajuste al centro suele ser 800 gramos-fuerza (gf) a 1500 gf para implementaciones convencionales de carga inalámbrica magnética, lo suficientemente fuerte como para sostener accesorios en cualquier ángulo, incluidas orientaciones verticales e invertidas.
Cómo está estructurada la matriz magnética de carga inalámbrica
El conjunto magnético de un sistema de carga inalámbrico no es un imán de anillo único, sino un conjunto cuidadosamente segmentado de piezas magnéticas individuales dispuestas en polaridad alterna para crear un campo equilibrado y autoalineante. Este diseño es fundamental: un anillo magnético monolítico crearía un campo fuerte pero indiscriminado que interfiere con el funcionamiento electromagnético de la bobina de carga.
Diseño de anillo magnético segmentado.
Una implementación de carga inalámbrica magnética estándar utiliza entre 8 y 36 segmentos magnéticos individuales dispuestos en un anillo con polaridad alterna norte-sur. La disposición alterna logra tres objetivos simultáneamente:
- fuerza de centrado — Los polos alternos crean una fuerza restauradora que empuja a ambos componentes hacia la única posición de equilibrio estable en el centro.
- Atracción rotacionalmente simétrica — Debido a que la matriz es simétrica, el cargador y el dispositivo encajan correctamente independientemente de la orientación de rotación, lo que permite el montaje de accesorios en cualquier ángulo.
- Interferencia mínima de la bobina — Los polos alternos hacen que los campos magnéticos dispersos se cancelen en gran medida entre sí en el interior del anillo, preservando el entorno electromagnético limpio que necesita la bobina de carga.
Capa protectora de ferrita
Todo sistema magnético de carga inalámbrico diseñado adecuadamente incluye una capa protectora de ferrita entre los imanes y la bobina de carga. La ferrita es un material magnéticamente blando que redirige el flujo parásito de los imanes permanentes lejos de los devanados de la bobina. Sin esta capa, los campos magnéticos permanentes saturarían parcialmente el núcleo de la bobina, reduciendo la inductancia y degradando el rendimiento de la carga. Las láminas de ferrita utilizadas en los cargadores inalámbricos suelen ser 0,3–0,8 mm de espesor con una permeabilidad de 50–150 µ.
¿Qué tipos de imanes se utilizan en la carga inalámbrica?
Los imanes de neodimio, hierro y boro (NdFeB) son el tipo de imán predominante utilizado en aplicaciones de carga inalámbrica debido a su excepcional densidad de energía y su formato compacto. La siguiente tabla compara los tipos de imanes relevantes para el diseño de carga inalámbrica.
| Tipo de imán | Densidad de energía máxima (MGOe) | Temperatura de funcionamiento (°C) | Resistencia a la corrosión | Costo relativo | Uso en carga inalámbrica |
| NdFeB (sinterizado) | 52 | Hasta 180 | Deficiente (necesita recubrimiento) | moderado | Primario: la mayoría de los cargadores |
| NdFeB (consolidado) | 12 | Hasta 150 | moderado | Bajo-Moderado | Dispositivos económicos/más delgados |
| Samario Cobalto (SmCo) | 32 | Hasta 350 | Excelente | Alto | Uso industrial/alta temperatura |
| Ferrita (cerámica) | 4 | Hasta 250 | Excelente | Muy bajo | No adecuado (demasiado débil) |
| Alnico | 5.5 | Hasta 540 | bueno | moderado | No apto (se desmagnetiza fácilmente) |
Tabla 1: Tipos de imanes comparados con respecto a la idoneidad de la carga inalámbrica. Fuentes: Arnold Magnetic Technologies; Asociación de Productores de Materiales Magnéticos (MMPA); Serie IEC 60404.
El grado NdFeB sinterizado N52 es la opción preferida para los imanes de carga inalámbricos de primera calidad. Con un producto energético de hasta 52 MGOe , ofrece la mayor intensidad de campo por unidad de volumen, lo que permite anillos magnéticos más delgados que se ajustan a los presupuestos de espesor ajustados de los teléfonos inteligentes modernos (normalmente menos de 0,8 mm para la matriz magnética). Los imanes de NdFeB están recubiertos con capas de níquel-cobre-níquel o epoxi para evitar la oxidación de la superficie, lo cual es fundamental en dispositivos expuestos a la humedad.
Qué sucede dentro de un sistema magnético de carga inalámbrica paso a paso
La secuencia de carga completa, desde la colocación hasta la entrega de energía, consta de cinco fases distintas, en cada una de las cuales influye directamente el sistema magnético.
- Aproximación y alineación rápida (0–0,5 segundos) — Cuando el dispositivo entra en el campo magnético de la plataforma del cargador (normalmente entre 20 y 30 mm), el conjunto de imanes alternos ejerce un par de centrado. El dispositivo encaja en la posición concéntrica con un clic audible o táctil. Precisión de alineación lograda: normalmente dentro de 0,5 mm del centro.
- Detección de objetos extraños (0,5 a 2 segundos) — El controlador del cargador ejecuta una medición de inductancia de referencia. Los objetos metálicos (monedas, llaves) distorsionan la firma de inductancia esperada y cancelan la carga. La alineación precisa proporcionada por los imanes hace que esta medición de referencia sea más repetible, lo que mejora la confiabilidad de la detección.
- Comunicación y negociación de perfiles (2 a 5 segundos) — El cargador y el dispositivo se comunican mediante señalización dentro de banda modulada en el campo de transferencia de energía. Se identifica el perfil de potencia certificado del dispositivo. La desalineación en esta etapa causa corrupción de la señal; el bloqueo magnético evita la deriva posicional.
- Transferencia de poder (en curso) — La corriente alterna a 100–400 kHz fluye a través de la bobina del transmisor. La bobina receptora alineada con precisión logra la máxima inductancia mutua. Las implementaciones certificadas pueden sostener 7,5 W, 12W o 15W dependiendo del nivel de certificación del dispositivo y del cargador.
- Gestión térmica y energética (en curso) — Los sensores monitorean la temperatura de la bobina y la batería. A temperaturas elevadas, el controlador de carga reduce la energía. El conjunto magnético permanece totalmente efectivo hasta aproximadamente 80 ºC para NdFeB grado N52 (muy por encima de las temperaturas superficiales de 45 a 50 °C que normalmente se alcanzan durante la carga inalámbrica rápida).
Carga inalámbrica magnética versus no magnética: comparación directa
La carga inalámbrica magnética supera consistentemente la carga de almohadilla Qi estándar en el uso diario en el mundo real en términos de eficiencia, velocidad y amplitud del ecosistema de accesorios. La siguiente tabla resume las diferencias medidas y publicadas.
| Criterio | Carga inalámbrica magnética | Almohadilla Qi estándar (sin imán) |
| Precisión de alineación de la bobina | Dentro de 0,5 mm (garantizado) | Dependiente del usuario; hasta 5–10 mm de compensación común |
| Eficiencia de carga (de pared a batería) | 83–88% | 65–80% (varía según la ubicación) |
| Velocidad de carga máxima certificada | 15 W (rápido certificado) | 5–15 W (según la ubicación) |
| Compatibilidad de accesorios | Ecosistema completo: carteras, soportes, soportes, paquetes de baterías | Solo almohadilla; sin accesorios a presión |
| Orientación de montaje | Cualquier ángulo, incluidos vertical e invertido. | Sólo superficie plana horizontal |
| Calor generado en la bobina. | Más bajo (debido a un mejor acoplamiento) | Altoer (wasted energy as heat when misaligned) |
| Tiempo promedio de configuración por carga | Menos de 1 segundo (chasquido) | 3 a 10 segundos (centrado manual) |
| Funciona a través de casos gruesos | Sí (hasta ~5 mm no metálico) | Sí (hasta ~3 mm, alineación más difícil) |
Tabla 2: Comparación de carga inalámbrica Qi magnética versus estándar. Fuentes: Especificación técnica v1.3 del Wireless Power Consortium; Informe de eficiencia de ChargerLab 2025; Base de datos de desmontaje de iFixit.
¿Un imán de carga inalámbrica daña su teléfono o sus tarjetas?
Los imanes permanentes utilizados en los sistemas de carga inalámbrica no dañan los teléfonos inteligentes modernos, pero pueden borrar las tarjetas con banda magnética guardadas en las carteras adjuntas. Esta es una distinción fundamental que afecta la elección de accesorios para los usuarios que llevan tarjetas de crédito, tarjetas de identificación o tarjetas de acceso de hotel junto a su teléfono.
Efecto en la electrónica de los teléfonos inteligentes
Los componentes de los teléfonos inteligentes modernos que, en teoría, podrían verse afectados por los campos magnéticos incluyen el giroscopio, la brújula/magnetómetro, los imanes de los altavoces y el almacenamiento flash. En la práctica:
- Memoria flash NAND es completamente inmune a los campos magnéticos: almacena datos como carga eléctrica, no como orientación magnética.
- La brújula/magnetómetro se confunde temporalmente con los imanes permanentes cercanos, pero vuelve a obtener lecturas precisas una vez que se retira el cargador. No se produce ningún daño permanente.
- Pantallas OLED y LCD no se ven afectados por las intensidades de campo utilizadas (normalmente 50 a 150 mT en la superficie del imán, que caen rápidamente con la distancia).
- Bobina de carga inalámbrica está diseñado para funcionar en presencia de una matriz de imanes; el escudo de ferrita garantiza que los imanes y la bobina no interfieran entre sí.
Efecto en Tarjetas de Crédito y Tarjetas de Banda Magnética
Las tarjetas con banda magnética (tarjetas de crédito, llaves de hotel, tarjetas de tránsito) colocadas directamente contra un conjunto magnético de carga inalámbrica pueden desmagnetizarse permanentemente. Las bandas magnéticas utilizadas en estas tarjetas están codificadas con una coercitividad de aproximadamente 300 a 4000 Oe, muy dentro del rango que los imanes de NdFeB (con campos superficiales de 3000 a 13 000 Gauss) pueden sobrescribir. Una investigación del International Journal of Card Payments (2024) encontró que 87% de las bandas magnéticas estándar de tarjetas de crédito se volvieron ilegibles después de 10 minutos de contacto directo con un imán N52 NdFeB.
La solución es sencilla: utilizar un accesorio tipo cartera con bolsillo para tarjetas blindado incorporando una fina barrera de mu-metal o permalloy entre las tarjetas y el anillo magnético. Esto reduce el campo magnético en la superficie de la tarjeta a menos de 5 Gauss, lo que es seguro para todas las tarjetas con banda magnética. Las tarjetas con chip EMV y las tarjetas de pago basadas en NFC (incluidas las tarjetas virtuales almacenadas digitalmente) son completamente inmunes a los campos magnéticos y no requieren protección.
Cómo la fuerza del imán afecta la velocidad de carga inalámbrica
La fuerza del imán no determina directamente la velocidad de carga (el diseño de la bobina y la electrónica de potencia sí lo hacen), pero la fuerza del imán impulsa indirectamente la velocidad al garantizar la precisión de alineación necesaria para mantener potencias de carga rápida certificadas.
Las pruebas realizadas por el laboratorio de electrónica independiente ChargerLab (2025) midieron las siguientes velocidades de carga con diferentes compensaciones de bobina para un cargador inalámbrico magnético certificado de 15 W:
- Desplazamiento de 0 mm (alineación perfecta) : 15 W sostenidos, carga del 0 al 80 % en 52 minutos
- desplazamiento de 1 mm : 14,2 W, diferencia de velocidad insignificante
- desplazamiento de 3 mm : 10,5 W, 0–80 % en 74 minutos (43 % más)
- desplazamiento de 5 mm : 6,8 W, la carga no logra mantener el perfil de carga rápida
- desplazamiento de 8 mm : La carga se cancela o cae a 2,5 W lentos
Estos números demuestran por qué la alineación magnética no es negociable para una carga inalámbrica rápida. Una matriz de imanes más potente con mayor fuerza de sujeción (1200 gf frente a 800 gf) mantiene la alineación bajo vibración y movimiento cotidiano (en el tablero de un automóvil, en un soporte para bicicleta o en una superficie tambaleante), lo que garantiza que el perfil de carga rápida nunca se interrumpa.
Cómo elegir el accesorio magnético de carga inalámbrica adecuado
Al seleccionar un cargador o accesorio inalámbrico magnético, cinco especificaciones son las más importantes: fuerza de sujeción del imán, potencia de certificación, compatibilidad de la carcasa, amplitud del ecosistema de accesorios y clase de detección de objetos extraños.
| Especificación | Nivel de entrada | gama media | prima |
| Fuerza de retención del imán | 400–700 gf | 800-1100 gf | 1200 a 1500 gf |
| Potencia de carga máxima | 5–7,5 vatios | 12 W | 15 W |
| Grado magnético | N35–N42 NdFeB | N45–N48 NdFeB | N52 NdFeB |
| Blindaje de ferrita | Básico (0,3 mm) | Estándar (0,5 mm) | Mejorado (0,8 mm, multicapa) |
| Detección de objetos extraños | Básico (solo monedas) | Estándar (factor Q) | Avanzado (FOD multimodo) |
| Compatibilidad con el grosor de la caja | Hasta 3mm | Hasta 4mm | Hasta 5mm |
| Caso de uso ideal | Carga nocturna junto a la cama | Escritorio de oficina/viaje | Soporte para coche/uso activo |
Tabla 3: Comparación de niveles de accesorios magnéticos de carga inalámbrica por especificaciones clave. Fuentes: Base de datos de productos de Wireless Power Consortium; Fichas técnicas del fabricante.
Lista de verificación antes de comprar un cargador inalámbrico magnético
- Verifique que su dispositivo tenga una matriz magnética incorporada — Los modelos más antiguos y muchos dispositivos Android no tienen imanes de alineación integrados y requieren una funda magnética o un adaptador de anillo compatible.
- Verifique la certificación de potencia — Busque clasificaciones verificadas por terceros en lugar de afirmaciones de potencia comercializadas por el fabricante, que pueden reflejar una producción máxima en lugar de una producción sostenida.
- Evalúe el material de su caso — Son compatibles las fundas finas de silicona o plástico. Las carcasas metálicas bloquean por completo la carga inalámbrica independientemente de la alineación del imán.
- Confirme la fuerza de sujeción del soporte para automóvil si lo monta verticalmente — Las vibraciones del automóvil y las cargas en las curvas requieren un mínimo de 1000 gf para evitar el deslizamiento durante la conducción.
- Verifique el blindaje de la tarjeta si usa un accesorio de billetera — Asegúrese de que la billetera especifique claramente una capa de protección magnética para tarjetas con banda, no solo protección NFC.
Preguntas frecuentes sobre los imanes de carga inalámbrica
P1: ¿El imán de un cargador inalámbrico afecta la salud de la batería?
No: los imanes permanentes de un sistema de carga inalámbrico no tienen ningún efecto sobre la química de las baterías de iones de litio ni sobre su capacidad a largo plazo. La salud de la batería en la carga inalámbrica está influenciada principalmente por el calor, no por los campos magnéticos. Las celdas de iones de litio son dispositivos electroquímicos; su capacidad de almacenamiento está gobernada por la intercalación de iones en los materiales de los electrodos, que no se ve afectada por los campos magnéticos estáticos. La pregunta más relevante es si la gestión térmica del cargador mantiene el dispositivo por debajo de 35 °C durante la carga: las temperaturas constantemente altas (por encima de 40 °C) durante muchos ciclos aceleran la pérdida de capacidad.
P2: ¿Puedo agregar un imán de carga inalámbrica a cualquier teléfono?
Sí, un adaptador de anillo magnético o un estuche compatible con imanes pueden agregar la funcionalidad de imán de alineación a cualquier dispositivo que admita la carga inalámbrica Qi estándar. Se pueden colocar anillos magnéticos adhesivos finos (normalmente de 0,4 a 0,6 mm de grosor) en la parte posterior de un teléfono o dentro de una funda. Estos colocan el dispositivo correctamente en una plataforma de carga magnética. Sin embargo, los adaptadores de anillo adhesivo colocados directamente sobre el cuerpo del teléfono pueden anular las garantías y el anillo delgado puede tener una fuerza de sujeción menor (400 a 600 gf) que las implementaciones integradas. El enfoque recomendado es una funda magnética diseñada específicamente para su dispositivo específico.
P3: ¿Por qué mi cargador inalámbrico se calienta cerca del área del imán?
El calor cerca del área de la bobina de carga es normal y es causado por pérdidas de conversión de energía en las bobinas del transmisor y del receptor, no por los imanes mismos. La carga inalámbrica inductiva es inherentemente menos del 100% eficiente; un cargador de 15 W que suministra 12 W a la batería disipa aproximadamente 3 W en forma de calor. La capa protectora de ferrita también genera pequeñas pérdidas por corrientes parásitas. Si el cargador se siente excesivamente caliente (temperatura de la superficie superior a 45 °C), es probable que el problema sea una desalineación de la bobina que reduce la eficiencia del acoplamiento, un cargador de baja calidad con una gestión térmica inadecuada o un objeto metálico extraño entre el dispositivo y el cargador.
P4: ¿Cuántos imanes hay en un sistema de carga inalámbrico?
Un sistema de carga inalámbrico magnético típico contiene entre 8 y 36 segmentos magnéticos individuales en cada componente (cargador y dispositivo), dispuestos en un patrón de anillo con polos alternos. El recuento exacto depende del diámetro del anillo, la fuerza de sujeción deseada y los objetivos de costos de fabricación. Un mayor número de segmentos generalmente produce un perfil de fuerza de centrado más suave y un comportamiento de encaje más repetible, pero también aumenta la complejidad de fabricación. Las implementaciones premium suelen utilizar 16 o más segmentos con patrones de polos que coinciden con precisión entre el cargador y los anillos del dispositivo.
P5: ¿Se desmagnetizará un imán de carga inalámbrica con el tiempo?
Los imanes NdFeB utilizados en sistemas de carga inalámbricos pierden menos del 1% de su magnetización por década en condiciones normales de funcionamiento. La desmagnetización solo es una preocupación práctica si los imanes están expuestos a temperaturas que exceden su límite nominal (normalmente 80–150 °C según el grado) o a un fuerte campo magnético opuesto. Ninguna de estas condiciones ocurre durante el uso normal de carga inalámbrica. El campo magnético alterno de la bobina de carga a 100-400 kHz opera con intensidades de campo demasiado bajas para afectar la polarización de CC de los imanes permanentes. Efectivamente, el imán de carga inalámbrica es un componente de por vida.
P6: ¿Puede un imán de carga inalámbrico interferir con otras señales inalámbricas (Wi-Fi, Bluetooth, NFC)?
Los imanes permanentes no interfieren con las señales de Wi-Fi (2,4/5/6 GHz), Bluetooth (2,4 GHz) o NFC (13,56 MHz) porque son comunicaciones basadas en ondas electromagnéticas que no se ven afectadas por campos magnéticos estáticos. El campo magnético alterno de la bobina de carga (100–400 kHz) también tiene una frecuencia demasiado baja para interferir con cualquiera de estas bandas. Puede haber una pequeña reducción del alcance de NFC si la antena NFC del dispositivo se superpone geométricamente con el anillo magnético, pero las implementaciones de carga inalámbrica magnética correctamente diseñadas dirigen la antena NFC fuera del anillo magnético para evitar este conflicto.
Conclusión: el imán de carga inalámbrica es la base de una carga rápida confiable
El imán de carga inalámbrica es un componente pequeño pero técnicamente preciso que determina si la carga inalámbrica rápida realmente funciona como se anuncia en el uso diario. Sin una alineación magnética confiable, la transferencia de energía inductiva se degrada de manera impredecible: pierde velocidad, genera exceso de calor y no logra mantener los perfiles de alto voltaje que admiten los dispositivos modernos. Con una matriz magnética bien diseñada que utiliza segmentos N52 NdFeB sinterizados, una capa protectora de ferrita y una fuerza de sujeción adecuada, la carga inalámbrica magnética ofrece un rendimiento constante de 15 W, una amplia compatibilidad de accesorios y flexibilidad de montaje en cualquier lugar.
A medida que el mercado mundial de carga inalámbrica se acerque a los 40 mil millones de dólares al final de la década, la alineación magnética se convertirá en una expectativa básica en lugar de una característica premium. Comprender cómo funciona el imán de carga inalámbrica (desde su conjunto de polos alternos hasta su escudo de ferrita y su interacción con las tarjetas de crédito) equipa a los consumidores e ingenieros para tomar decisiones informadas sobre productos y evitar los errores comunes de implementaciones desalineadas, de baja calidad o no certificadas.
