¿Cómo proteger de la corrosión los imanes de NdFeB sinterizados para motores síncronos?

¿Por qué los imanes de NdFeB sinterizados en motores síncronos son propensos a la corrosión?

Antes de explorar los métodos de protección, es fundamental comprender las causas fundamentales de la corrosión en los imanes sinterizados de NdFeB (neodimio-hierro-boro), los imanes permanentes más fuertes disponibles, pero inherentemente vulnerables a la degradación. Esta vulnerabilidad se amplifica en los motores síncronos (utilizados en vehículos eléctricos, propulsores industriales y sistemas de energía renovable), que a menudo funcionan en entornos hostiles:

Composición del material Debilidad:

Los imanes de NdFeB sinterizados contienen entre un 25% y un 35% de neodimio (Nd) y entre un 60% y un 70% de hierro (Fe), ambos metales altamente reactivos. El Nd se oxida rápidamente en el aire para formar óxidos porosos y sueltos (Nd₂O₃), mientras que el Fe se oxida (Fe₂O₃/Fe₃O₄) en presencia de humedad. La estructura sinterizada del imán (formada presionando y calentando polvo) también crea pequeños poros (0,1 a 1 μm) en su superficie; estos poros atrapan la humedad, el oxígeno y los contaminantes (por ejemplo, aceite de motor, polvo), acelerando la corrosión localizada (picaduras).

Entornos operativos de motores síncronos:

Los motores síncronos exponen los imanes a desencadenantes de corrosión que empeoran la degradación:

Humedad: Los motores de los vehículos eléctricos (parte inferior de la carrocería), las bombas industriales (cerca del agua) o las turbinas eólicas (al aire libre) absorben humedad o vapor de agua, que reacciona con Nd y Fe.

Fluctuaciones de temperatura: los motores se calientan durante el funcionamiento (80–150 °C) y se enfrían cuando están apagados; este "ciclo térmico" provoca condensación dentro del motor, lo que deposita agua líquida en las superficies de los imanes.

Contaminantes químicos: los lubricantes para motores (con aditivos de azufre o cloro), los refrigerantes (a base de glicol) o los vapores industriales (en las fábricas) actúan como electrolitos, acelerando la corrosión electroquímica (la principal causa de falla del imán).

Estrés mecánico: la vibración del rotor en motores síncronos de alta velocidad (por ejemplo, motores de tracción para vehículos eléctricos) puede agrietar los revestimientos protectores, exponiendo el material magnético desnudo a elementos corrosivos.

Si no se protege, la corrosión reduce la densidad del flujo magnético del imán (entre un 5 y un 20 % en 1 o 2 años) y debilita su resistencia mecánica, lo que eventualmente provoca un desequilibrio del rotor, caídas en la eficiencia del motor o la desintegración completa del imán.

Haga clic para visitar nuestros productos: imanes de NdFeB sinterizados en motores síncronos

¿Qué tecnologías de revestimiento de superficies son más efectivas para la protección contra la corrosión?

Los recubrimientos superficiales son la primera línea de defensa para imanes de NdFeB sinterizados en motores síncronos —actúan como barrera entre el imán y los elementos corrosivos. La elección del recubrimiento depende de la temperatura de funcionamiento del motor, la exposición a la humedad y las limitaciones de costos. A continuación se muestran las opciones más efectivas:

Recubrimiento de níquel-fósforo (Ni-P) químico (más común para motores)

Cómo funciona: Un proceso de deposición química que forma una capa densa y uniforme de níquel-fósforo (de 5 a 20 μm de espesor) en la superficie del imán. El recubrimiento es amorfo (no cristalino) cuando se deposita y el tratamiento térmico (200–400°C) lo convierte en una estructura dura y resistente al desgaste (HV 800–1000).

Resistencia a la corrosión: Los recubrimientos Ni-P resisten entre 500 y 1000 horas de pruebas de niebla salina neutra (NSS) (según ASTM B117) sin óxido rojo, superando con creces el mínimo de 240 horas para aplicaciones de motores. El recubrimiento sella los poros de la superficie y evita la penetración de electrolitos.

Ventajas del motor síncrono:

Tolera altas temperaturas (hasta 200 °C): compatible con la mayoría de los rangos de funcionamiento de motores síncronos (80 a 150 °C).

Excelente adhesión al NdFeB sinterizado (incluso en imanes con formas irregulares, como segmentos de arco para rotores).

Resiste aceite de motor y refrigerantes; no hay reacción química con los lubricantes comunes.

Limitaciones: Susceptible a agrietarse bajo ciclos térmicos extremos (por ejemplo, motores EV que se calientan rápidamente de 25 °C a 150 °C). Para tales casos, se utiliza una "capa superior de Ni-P" (por ejemplo, epoxi) para mejorar la flexibilidad.

Recubrimiento de resina epoxi (rentable para ambientes con baja humedad)

Cómo funciona: Se rocía o sumerge un epoxi líquido (polímero termoendurecible) sobre el imán y luego se cura a 80-120 °C para formar una película delgada (10-30 μm). Se pueden mezclar aditivos como partículas cerámicas o inhibidores de corrosión (por ejemplo, fosfato de zinc) para mejorar el rendimiento.

Resistencia a la corrosión: Los recubrimientos epóxicos estándar resisten entre 200 y 400 horas de pruebas NSS; El epoxi de "alto rendimiento" (con inhibidores de corrosión) alcanza las 600 horas. El revestimiento es impermeable a la humedad y a los aceites.

Ventajas del motor síncrono:

Bajo costo (1/3 del precio de Ni-P): ideal para motores industriales que dependen del presupuesto (por ejemplo, bombas pequeñas).

Flexible: resiste el agrietamiento por vibración o ciclos térmicos (crítico para motores de tracción de vehículos eléctricos).

Propiedades aislantes: evita cortocircuitos eléctricos entre los imanes y los componentes del rotor.

Limitaciones: Resistencia a bajas temperaturas (máx. 120 °C): no apto para motores síncronos de alta potencia (por ejemplo, generadores de turbinas eólicas que alcanzan los 150 °C).

Recubrimientos por deposición física de vapor (PVD) (alta temperatura, alto rendimiento)

Cómo funciona: un proceso basado en vacío que evapora metales (p. ej., aluminio, cromo) o cerámica (p. ej., Al₂O₃, TiN) y los deposita como una película delgada (1 a 5 μm) sobre la superficie del imán. Los recubrimientos PVD son densos, uniformes y se adhieren fuertemente al imán.

Resistencia a la corrosión: Los recubrimientos PVD Al₂O₃ resisten 1000 horas de pruebas NSS y resisten la oxidación hasta 500 °C. Son impermeables a ácidos, álcalis y refrigerantes de motor.

Ventajas del motor síncrono:

Tolerancia a temperaturas extremas: ideal para motores síncronos de alta potencia (por ejemplo, motores de propulsión de aviones, accionamientos industriales) que funcionan entre 150 y 250 °C.

Revestimiento fino (sin impacto en las dimensiones del imán): fundamental para conjuntos de rotores de precisión donde el tamaño del imán afecta el equilibrio.

Limitaciones: Alto costo (5 veces más que Ni-P) y limitado a la producción en lotes pequeños, utilizado principalmente en motores aeroespaciales o de vehículos eléctricos premium.

Recubrimiento de aleación de zinc-níquel (Zn-Ni) (resistente al agua salada)

Cómo funciona: un proceso de galvanoplastia que forma una aleación de zinc y níquel de 5 a 15 μm de espesor (10 a 15 % de níquel) en la superficie del imán. La aleación forma una capa de óxido pasiva (ZnO·NiO) que autocura pequeños arañazos.

Resistencia a la corrosión: Resiste 1000 horas de pruebas NSS; excelente para motores expuestos al agua salada (por ejemplo, motores síncronos marinos, turbinas eólicas costeras).

Ventajas del motor síncrono:

Resistencia superior al agua salada: supera al Ni-P en ambientes costeros o marinos.

Buena ductilidad: resiste el agrietamiento debido a la vibración del rotor.

Limitaciones: Menor resistencia a la temperatura (máx. 150 °C) y mayor costo que el Ni-P para aplicaciones no marinas.

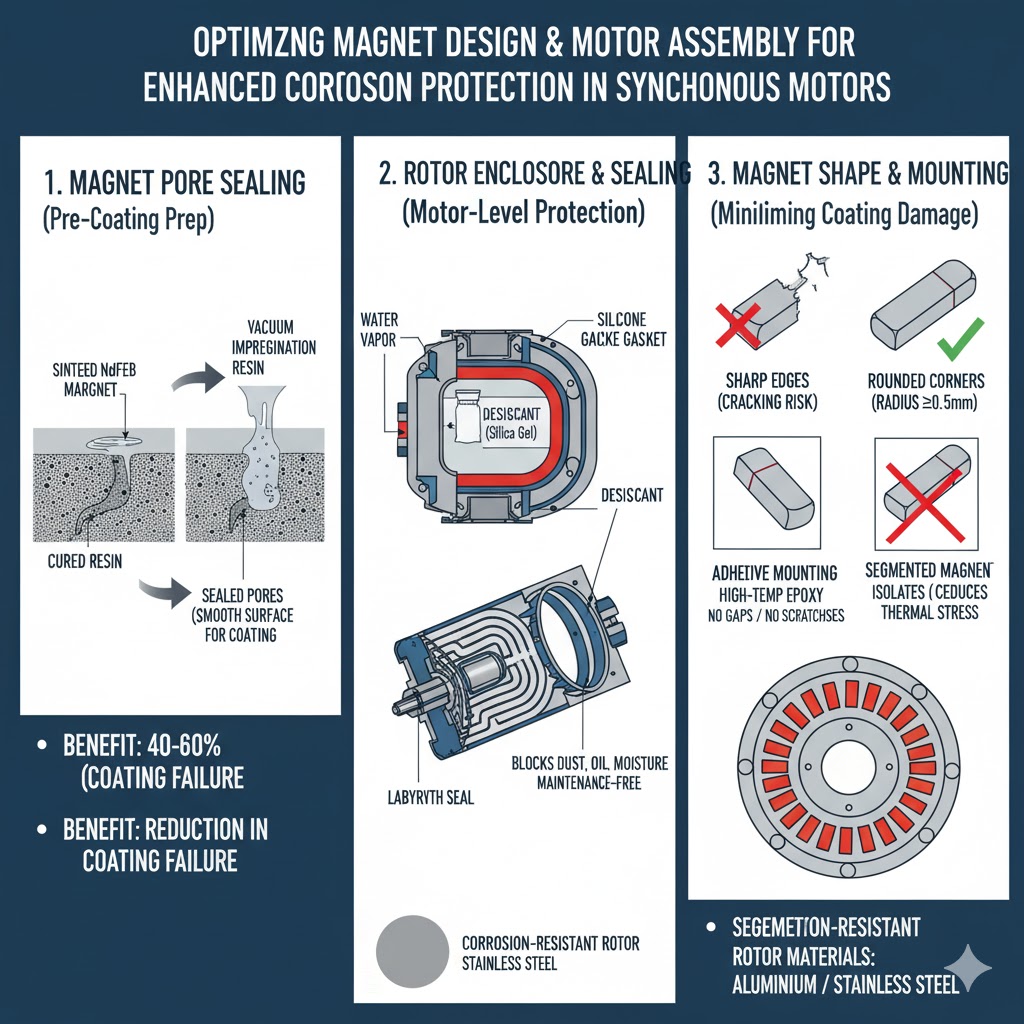

¿Cómo optimizar el diseño del imán y el ensamblaje del motor para la protección contra la corrosión?

Los revestimientos de superficie por sí solos no son suficientes: las opciones de diseño para el conjunto de imán y motor desempeñan un papel fundamental a la hora de minimizar el riesgo de corrosión. Estas optimizaciones complementan los recubrimientos y extienden la vida útil del imán:

Sellado de poros magnéticos (preparación previa al recubrimiento)

Los poros de la superficie del NdFeB sinterizado atrapan la humedad y los contaminantes, lo que socava la eficacia del recubrimiento. El sellado de poros previo al recubrimiento es esencial:

Proceso: Después de la sinterización, los imanes se sumergen en una resina de baja viscosidad (por ejemplo, acrílica o silicona) que penetra en los poros (mediante impregnación al vacío) y luego se curan para sellarlos. Esto crea una superficie lisa y libre de poros para la adhesión del recubrimiento.

Beneficio: Los poros sellados reducen la falla del recubrimiento entre un 40 % y un 60 %; los recubrimientos ya no forman puentes sobre los poros (que pueden agrietarse y dejar entrar humedad). Para imanes de motores síncronos, este paso es obligatorio para recubrimientos Ni-P o PVD.

Gabinete y sellado del rotor (protección a nivel del motor)

El rotor del motor (donde se montan los imanes) debe estar cerrado para evitar que la humedad y los contaminantes lleguen a los imanes:

Sellado hermético: para motores en ambientes húmedos (p. ej., vehículos eléctricos, aplicaciones marinas), utilice una carcasa de rotor sellada herméticamente con juntas de goma (p. ej., nitrilo o silicona) para bloquear el vapor de agua. Agregue un desecante (por ejemplo, gel de sílice) dentro de la carcasa para absorber la humedad residual.

Sellos laberínticos: para motores síncronos de alta velocidad (por ejemplo, turbinas eólicas), use sellos laberínticos (aletas metálicas entrelazadas) en el eje del rotor; estos crean un camino tortuoso que evita que el polvo, el aceite y la humedad ingresen al área del imán. Las juntas laberínticas no requieren mantenimiento y son compatibles con altas temperaturas.

Materiales del rotor resistentes a la corrosión: utilice aluminio o acero inoxidable (304/316) para el núcleo del rotor; estos materiales no se oxidan y previenen la corrosión galvánica (cuando metales diferentes, como el hierro y el cobre, reaccionan en presencia de electrolitos).

Forma y montaje del imán (minimizando el daño al revestimiento)

La forma en que se forman y montan los imanes en el rotor afecta la integridad del recubrimiento:

Bordes y esquinas lisos: Evite los bordes afilados (que son propensos a agrietar el revestimiento) diseñando imanes con esquinas redondeadas (radio ≥0,5 mm). Los bordes afilados pueden astillarse durante el montaje, exponiendo el material del imán desnudo.

Montaje adhesivo (en lugar de sujeción mecánica): utilice adhesivos epoxi de alta temperatura (p. ej., resinas epoxi con rellenos cerámicos) para unir los imanes al rotor; las abrazaderas mecánicas (p. ej., soportes metálicos) pueden rayar los revestimientos o crear espacios donde se acumula la humedad. Los adhesivos también llenan pequeños espacios entre los imanes y el rotor, reduciendo la acumulación de humedad.

Diseño de imán segmentado: para rotores grandes, utilice imanes segmentados pequeños (en lugar de un imán grande); si el revestimiento de un segmento está dañado, la corrosión se limita a ese segmento (lo que evita una falla total del rotor). Los segmentos también reducen el estrés térmico (menos expansión/contracción), lo que reduce el riesgo de agrietamiento del revestimiento.

¿Qué prácticas operativas y de mantenimiento previenen la corrosión?

Incluso con recubrimientos y optimizaciones de diseño, el mantenimiento regular y el funcionamiento adecuado son clave para prolongar la vida útil de los imanes en motores síncronos. Estas prácticas abordan el desgaste, los daños al recubrimiento y la exposición ambiental:

Inspección de rutina y reparación de revestimientos

Inspecciones visuales: cada 6 a 12 meses (o después de la exposición a condiciones extremas, como lluvia intensa), inspeccione el interior del motor (a través de los puertos de inspección) en busca de signos de corrosión: óxido rojo/marrón en los imanes, revestimientos burbujeantes o descascarados, o depósitos de óxido blanco.

Pruebas no destructivas (END): para motores críticos (por ejemplo, turbinas eólicas), utilice pruebas ultrasónicas para detectar corrosión oculta debajo de los recubrimientos (por ejemplo, picaduras dentro de los poros) o pruebas de corrientes parásitas para verificar el espesor del recubrimiento.

Reparaciones puntuales: si se encuentran pequeños daños en el revestimiento (por ejemplo, un rasguño), limpie el área con alcohol, aplique una pequeña cantidad de resina epoxi (para motores de baja temperatura) o pintura de retoque Ni-P (para motores de alta temperatura) y cúrelo según las pautas del fabricante. Esto evita que la corrosión localizada se propague.

Control de humedad y temperatura

Deshumidificación: Para motores almacenados o operados en ambientes de alta humedad (RH >60%), instale un deshumidificador en la sala del motor o use un rotor calentado (un pequeño calentador dentro del rotor) para mantener el interior seco (RH <40%).

Evite el choque térmico: minimice los cambios rápidos de temperatura (por ejemplo, arrancar un motor frío con carga completa): el choque térmico causa grietas en el revestimiento. En su lugar, aumente la velocidad del motor gradualmente (durante 5 a 10 minutos) para permitir que el imán y el recubrimiento se calienten de manera uniforme.

Mantenimiento del refrigerante: para motores síncronos enfriados por líquido, verifique los niveles y la calidad del refrigerante cada 3 a 6 meses. Reemplace el refrigerante que esté contaminado con agua (use un refractómetro para medir la concentración de glicol) o que tenga un pH fuera del rango de 7 a 9 (el refrigerante ácido/alcalino corroe los recubrimientos).

Gestión de contaminantes

Control de aceite y polvo: Mantenga limpia el área del motor; limpie los derrames de aceite inmediatamente (el aceite de motor contiene azufre que degrada los recubrimientos de Ni-P) y use filtros de aire para evitar la acumulación de polvo (el polvo atrapa la humedad y acelera la corrosión).

Evite la exposición a productos químicos: en el caso de motores industriales, asegúrese de que el motor no esté expuesto a ácidos, álcalis o disolventes (por ejemplo, productos químicos de limpieza). Si se produce exposición, enjuague el exterior del motor con agua (si es seguro) y séquelo bien.

Manejo al final de su vida útil

Cuando se retira un motor, retire e inspeccione los imanes; si los recubrimientos están intactos y la corrosión es mínima, los imanes se pueden reutilizar en motores de menor potencia (por ejemplo, bombas pequeñas). Esto reduce el desperdicio y reduce los costos de reemplazo. En el caso de los imanes corroídos, deséchelos adecuadamente (según las normativas locales) para evitar la contaminación ambiental (el Nd es un metal de tierras raras que puede filtrarse al suelo o al agua).

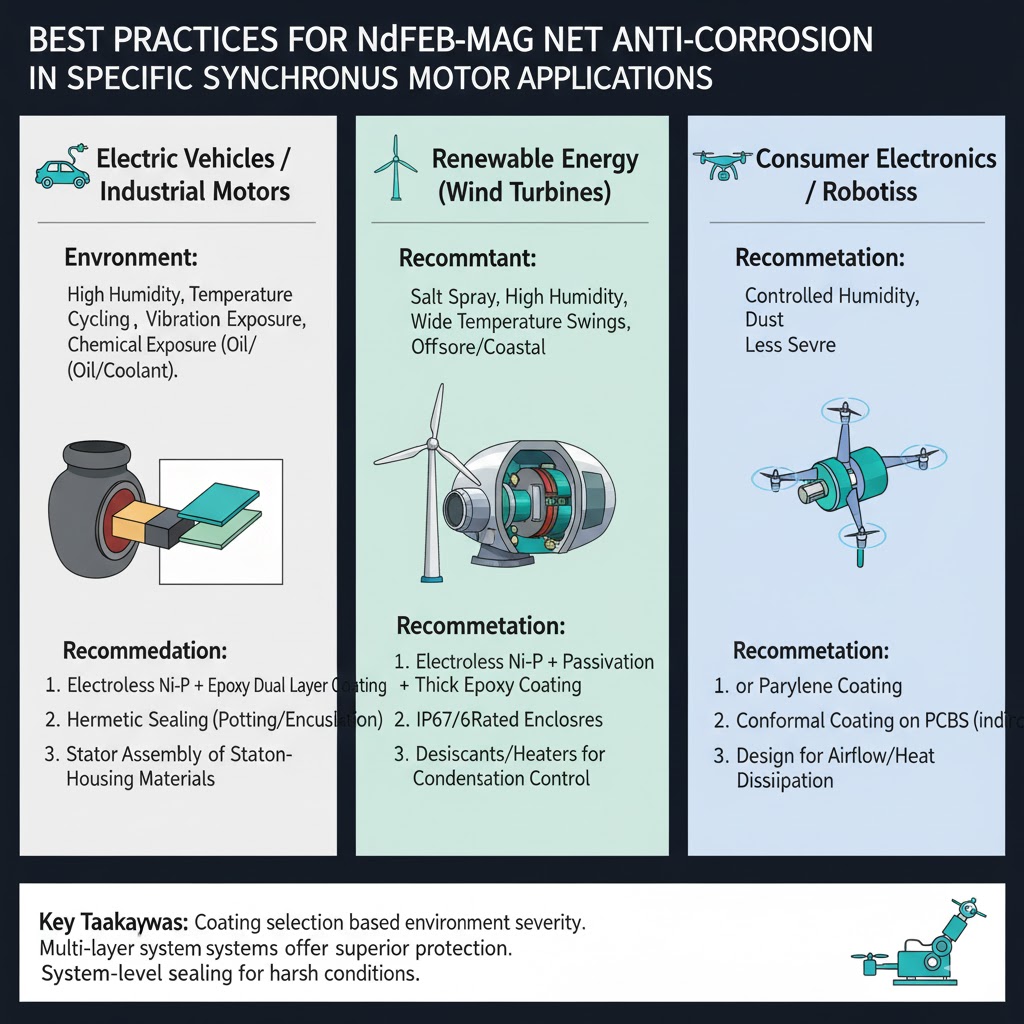

¿Cuáles son las mejores prácticas para aplicaciones específicas de motores síncronos?

Las necesidades de protección contra la corrosión varían según la aplicación; a continuación se presentan recomendaciones personalizadas para los usos más comunes de motores síncronos:

Motores de tracción EV (alta vibración, ciclos térmicos)

Revestimiento: capa superior de epoxi Ni-P (Ni-P para resistencia a la corrosión, epoxi para mayor flexibilidad para soportar vibraciones/ciclos térmicos).

Diseño: Rotor herméticamente sellado con juntas de silicona, imanes segmentados unidos con epoxi de alta temperatura y un desecante en la carcasa del rotor.

Mantenimiento: Inspeccione la calidad del refrigerante cada 6 meses, evite conducir en aguas profundas (para evitar fugas en la carcasa) y repare los daños en el revestimiento después de colisiones.

Generadores de turbinas eólicas (al aire libre, exposición al agua salada)

Recubrimiento: Aleación Zn-Ni (para turbinas costeras) o PVD Al₂O₃ (para turbinas interiores de alta temperatura).

Diseño: Sellos laberínticos en el eje del rotor, núcleo del rotor de acero inoxidable y protección contra la lluvia sobre el motor para evitar la exposición directa al agua.

Mantenimiento: Inspecciones anuales de END, limpieza del exterior del motor con agua dulce cada 3 meses (para eliminar depósitos de sal) y reemplazo de desecantes cada 2 años.

Motores de bombas industriales (húmedos, exposición a productos químicos)

Recubrimiento: Resina epoxi con inhibidores de corrosión (rentable) o Ni-P (para resistencia química).

Diseño: Sellado hermético del rotor, imanes montados con adhesivo y carcasa del rotor resistente a la corrosión (aluminio).

Mantenimiento: Verifique mensualmente si hay fugas de refrigerante, reemplace las juntas desgastadas cada 12 meses y evite el uso de productos químicos de limpieza fuertes cerca del motor.

En resumen, proteger los imanes de NdFeB sinterizados en motores síncronos requiere un enfoque de múltiples capas: recubrimientos de superficie eficaces (adaptados a la aplicación), optimizaciones del diseño (sellado de poros, sellado del rotor) y mantenimiento regular (inspección, control de humedad). Al combinar estas estrategias, los fabricantes y operadores pueden extender la vida útil del imán de 5 a 8 años a 15 a 20 años, reduciendo el tiempo de inactividad del motor y los costos de reemplazo, algo fundamental para la confiabilidad de los vehículos eléctricos, los sistemas de energía renovable y los equipos industriales.
