¿Qué es un motor magnético de neodimio y cómo funciona?

Un motor de imán de neodimio es un motor eléctrico en el que el campo magnético del rotor es producido por imanes permanentes sinterizados de neodimio-hierro-boro en lugar de electroimanes, y la rotación se logra conmutando electrónicamente los devanados del estator para crear un campo electromagnético giratorio que el rotor sigue en sincronismo preciso. El principio de funcionamiento fundamental implica la interacción entre el campo magnético giratorio generado por las bobinas del estator y los polos magnéticos fijos incrustados en el rotor. Los imanes de neodimio se eligen porque poseen la mayor remanencia magnética (Br) y coercitividad (Hc) de cualquier material de imán permanente disponible comercialmente. Un imán típico de neodimio de grado N52 exhibe una remanencia de aproximadamente 1,44 a 1,48 teslas y una coercitividad intrínseca que excede 11.000 oersteds . Cuando estos imanes se disponen en una matriz Halbach o en una configuración convencional montada en superficie en el rotor, producen un flujo magnético intenso y estable que interactúa con los polos alternos del estator. El controlador del motor, que recibe retroalimentación de posición de sensores de efecto Hall o un resolver, energiza las fases del estator en una secuencia cuidadosamente sincronizada que mantiene un ángulo de torsión óptimo entre los campos del estator y del rotor. Debido a que los imanes del rotor producen su propio flujo, no es necesario suministrar corriente magnetizante al rotor y las únicas pérdidas ocurren en los devanados del estator, las laminaciones de acero magnéticas y los cojinetes. Este elegante principio operativo es lo que permite a un motor de imán de neodimio para entregar más potencia mecánica por unidad de entrada eléctrica que cualquier otra topología de motor comercialmente viable.

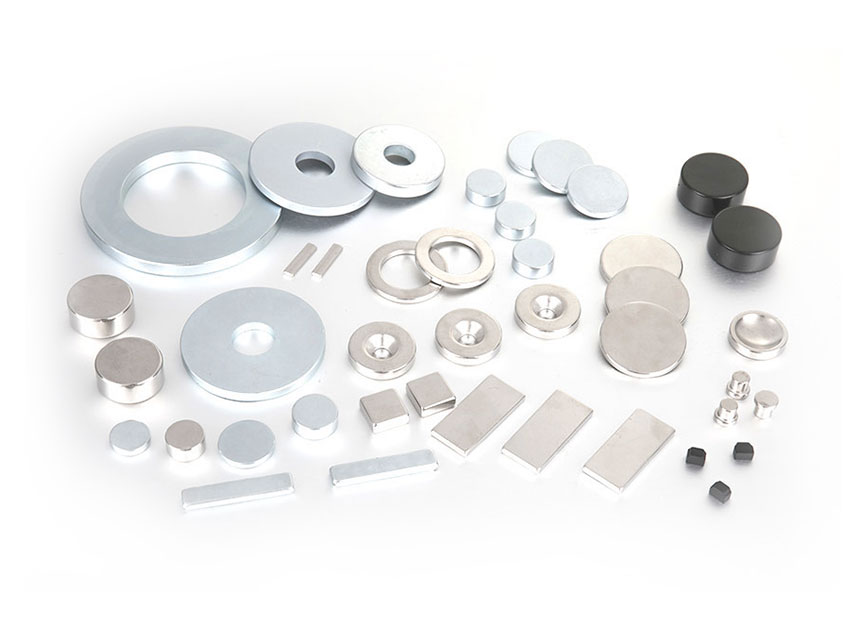

La ciencia de los materiales detrás de los imanes permanentes de neodimio

El rendimiento de un motor magnético de neodimio se puede atribuir directamente a las extraordinarias propiedades magnéticas del compuesto de neodimio, hierro y boro, que se descubrió en 1984 y desde entonces se ha refinado hasta convertirlo en el material magnético permanente más potente disponible a cualquier precio. Las métricas magnéticas clave que distinguen a los imanes de NdFeB de sus predecesores (imanes de ferrita (cerámica) e imanes de samario-cobalto) se resumen a continuación:

• Producto energético máximo (BHmax): Los imanes de neodimio alcanzan valores BHmax de 30 a 52 MGOe , en comparación con sólo 1 a 5 MGOe para los imanes de ferrita y 15 a 30 MGOe para el samario-cobalto. Esto significa que un rotor de neodimio puede generar el mismo flujo magnético que un rotor de ferrita que es físicamente de cuatro a diez veces más grande, lo que permite reducir drásticamente el tamaño y el peso del motor que caracterizan a los motores modernos. motor de imán de neodimio diseños.
• Remanencia magnética (Br): El NdFeB de grado N52 conserva una densidad de flujo de 1,44 a 1,48 tesla después de la magnetización. El área de la sección transversal del material magnético necesaria para lograr una densidad de flujo de entrehierro determinada es inversamente proporcional a la remanencia, por lo que los imanes con alto contenido de Br permiten rotores más estrechos y ligeros.
• Coercitividad intrínseca (Hci): Los grados de alta coercitividad diseñados para aplicaciones de motores, a menudo designados con un sufijo "H", como N45SH o N48UH, pueden resistir la desmagnetización del campo del estator y temperaturas elevadas de hasta 150 a 220 grados centígrados . Según una investigación publicada en el Revista de Física Aplicada , la adición de disprosio o terbio a los límites de los granos de NdFeB aumenta la coercitividad al fijar las paredes del dominio magnético, aunque a costa de una modesta reducción de la remanencia.

Una consideración crítica en motor de imán de neodimio El diseño es el coeficiente de temperatura de los imanes. La remanencia de NdFeB disminuye a un ritmo de aproximadamente 0,10% a 0,12% por grado Celsius del aumento de temperatura, y la coercitividad cae aún más bruscamente. A 120 grados Celsius, un imán estándar de grado N puede perder entre el 20% y el 30% de su coercitividad a temperatura ambiente. Esta es la razón por la que los fabricantes de motores seleccionan grados de alta temperatura y modelan cuidadosamente el comportamiento térmico del rotor para garantizar que los imanes permanezcan dentro de su ventana de operación segura en todo el rango de velocidad y carga.

Comparación de motores magnéticos de neodimio con otras tecnologías de motores

Cuando los ingenieros evalúan un motor de imán de neodimio frente a un motor de inducción, un motor de reluctancia conmutada o un motor de imán permanente de ferrita, el diseño de neodimio ofrece consistentemente una densidad de potencia y eficiencia superiores, aunque con un mayor costo de material y con implicaciones en la cadena de suministro ligadas a la producción de elementos de tierras raras. La siguiente tabla proporciona una comparación cuantitativa de los parámetros clave de rendimiento que influyen en la selección de la tecnología de motor para aplicaciones industriales y de tracción.

¿Dónde se utilizan hoy en día los motores magnéticos de neodimio?

El motor de imán de neodimio se ha convertido en la tecnología de propulsión dominante en la industria de los vehículos eléctricos, la opción preferida para los servosistemas industriales de alto rendimiento y un componente habilitador en la electrificación de aviones y embarcaciones marinas. Los sectores específicos donde estos motores están teniendo un mayor impacto incluyen:

• Motores de tracción para vehículos eléctricos: La gran mayoría de los vehículos eléctricos de batería y los vehículos híbridos enchufables vendidos en todo el mundo utilizan un motor de imán de neodimio como su unidad motriz principal. Un motor de tracción EV de pasajeros típico contiene entre 1,0 y 2,5 kilogramos de imanes de neodimio, dependiendo la cantidad exacta de la potencia nominal del motor y de la topología específica del rotor. Según un análisis de mercado de 2023 realizado por Adamas Intelligence, el sector mundial de vehículos eléctricos consumió aproximadamente 20.000 toneladas de imanes de neodimio-hierro-boro en 2022, una cifra que se prevé que se duplique con creces para 2030 a medida que se acelere la producción de vehículos eléctricos. La autonomía de conducción NEDC o WLTP de un vehículo eléctrico moderno está directamente influenciada por la eficiencia del motor: cada punto porcentual de ganancia de eficiencia se traduce en aproximadamente 2% a 3% de rango adicional con la misma capacidad de batería, razón por la cual los fabricantes de automóviles invierten mucho en optimizar sus diseños de motores de imanes permanentes.
• Automatización industrial y robótica: Los servomotores de alta precisión que posicionan brazos robóticos, ejes de máquinas herramienta CNC y equipos de fabricación de semiconductores utilizan casi universalmente rotores de neodimio. La alta relación par-inercia de un motor de imán de neodimio permite tasas de aceleración de 10.000 revoluciones por minuto por segundo o más, lo que permite que un robot de recogida y colocación complete un ciclo en una fracción de segundo. La respuesta de alta rigidez y sin reacción de estos motores es esencial para la precisión de posicionamiento submicrónica requerida en los sistemas de alineación óptica y paso a paso de obleas.
• Generadores de turbinas eólicas: Los generadores de imanes permanentes de accionamiento directo para turbinas eólicas de varios megavatios eliminan la caja de engranajes, que es el componente que requiere más mantenimiento y es más propenso a fallas en una turbina eólica convencional. Un generador eólico marino de accionamiento directo de 6 megavatios puede contener más de 600 kilogramos de imanes de neodimio dispuestos en un rotor de gran diámetro que gira a la misma baja velocidad que las palas de la turbina. La ganancia de eficiencia al eliminar las pérdidas en la caja de engranajes compensa con creces el mayor costo del imán durante la vida útil de diseño de 25 años de la turbina.
• Aeroespacial y defensa: La iniciativa de aviones más eléctricos y los emergentes vehículos eléctricos de movilidad aérea urbana de despegue y aterrizaje vertical (eVTOL) exigen motores con la mayor relación potencia-peso posible. un motor de imán de neodimio diseñado para aplicaciones aeroespaciales puede alcanzar una densidad de potencia continua superior 5 kilovatios por kilogramo , que es aproximadamente el doble que el de un motor de inducción de potencia equivalente. Este ahorro de peso es primordial en una aeronave, donde cada kilogramo de masa del motor reduce la capacidad o el alcance de la carga útil.
• Electrónica de consumo y electrodomésticos: Los motores de CC sin escobillas de aspiradoras inalámbricas, secadores de pelo, ventiladores de refrigeración de computadoras y sistemas de propulsión de drones dependen de imanes de neodimio en miniatura para entregar el par requerido desde un factor de forma extremadamente compacto. Un motor de aspiradora inalámbrico de alta gama gira a más de 100.000 rpm y cabe en la palma de una mano, una hazaña que sólo es posible gracias a la densidad de flujo proporcionada por el rotor de neodimio.

Fabricación de un motor magnético de neodimio: pasos clave del proceso

La producción de un motor magnético de neodimio de alto rendimiento requiere una integración precisa de los bloques magnéticos sinterizados en la pila de laminación del rotor, seguida de magnetización, equilibrio dinámico y pruebas rigurosas de final de línea para verificar la eficiencia y el rendimiento térmico. Las etapas críticas de fabricación son las siguientes:

1. Conjunto del núcleo del estator: Las laminaciones de acero eléctrico de calibre fino, normalmente de 0,20 a 0,35 milímetros de espesor, se perforan o cortan con láser, se apilan y se sueldan o entrelazan. Las ranuras del estator están aisladas y las bobinas de cobre preformadas se insertan mediante máquinas de bobinado automatizadas. Para motores de tracción de alta densidad de potencia, se utilizan cada vez más devanados en horquilla hechos de alambre de cobre rectangular porque logran un factor de llenado de ranura más alto, hasta 70% a 75% en comparación con el 45% al 55% para los devanados de alambre redondo, lo que reduce la resistencia y mejora el enfriamiento.
2. Inserción del imán del rotor: Los bloques magnéticos de neodimio, que han sido mecanizados con dimensiones precisas y recubiertos con níquel, epoxi o aluminio para evitar la corrosión, se insertan en las ranuras de la pila de laminación del rotor. En los diseños de imanes permanentes interiores (IPM), los imanes están enterrados en cavidades en forma de V o delta que crean un par de reluctancia magnética además del par del imán permanente. Los imanes se pueden asegurar con epoxi de alta temperatura, envoltura de kevlar o un manguito de retención dependiendo de la velocidad de la superficie del rotor.
3. Magnetización: Una vez ensamblado, el rotor se coloca en un dispositivo magnetizador de alto campo que genera un campo magnético pulsado que excede 30.000 oersteds , saturando el material de neodimio en el patrón de polos deseado. La magnetización in situ del motor completamente ensamblado también es común, ya que elimina la manipulación de rotores fuertemente magnetizados durante el ensamblaje.
4. Equilibrio dinámico: Porque el rotor de un motor de imán de neodimio A menudo funciona a velocidades superiores a 15.000 rpm en aplicaciones de vehículos eléctricos, debe equilibrarse a un grado muy ajustado, normalmente G2,5 o G1,0 según ISO 1940-1. Las fuerzas de desequilibrio aumentan con el cuadrado de la velocidad de rotación, por lo que incluso unos pocos gramos-milímetros de desequilibrio residual pueden generar vibraciones y cargas en los rodamientos inaceptables a la velocidad máxima.
5. Montaje final y pruebas: El estator y el rotor están acoplados, los cojinetes están asentados y los escudos terminales están asegurados. Cada motor de producción se somete a una serie de pruebas automatizadas, que incluyen resistencia del devanado, resistencia de aislamiento, análisis de forma de onda contraEMF, corriente sin carga y mapeo de eficiencia a plena carga. un motor de imán de neodimio destinados a la tracción automotriz también deben pasar pruebas de vibración y ciclos de choque térmico que simulan 15 años de servicio en el vehículo.

Desafíos y desarrollos futuros en la tecnología de motores con imán de neodimio

A pesar de sus ventajas de rendimiento, los motores magnéticos de neodimio enfrentan tres desafíos importantes: la concentración de la cadena de suministro de tierras raras, la volatilidad de los precios y el riesgo de desmagnetización permanente a temperaturas elevadas. Los elementos de tierras raras neodimio, praseodimio, disprosio y terbio se extraen y procesan predominantemente en una sola región geográfica, y la separación de estos elementos químicamente similares requiere una extracción con solventes ambientalmente intensiva. En respuesta, los diseñadores de motores están siguiendo dos estrategias complementarias. La primera es la tecnología de difusión de límites de grano, que aplica una fina capa de disprosio o terbio sólo a las superficies de los granos de neodimio dentro del imán, reduciendo el consumo elevado de tierras raras por 30% a 50% al mismo tiempo que se logra una coercitividad equivalente. El segundo es el desarrollo de topologías de motores sin tierras raras o con tierras raras reducidas que utilizan imanes de ferrita o principios de reluctancia conmutada para aplicaciones donde la densidad de potencia máxima absoluta no es el requisito primordial. Una investigación publicada por el Laboratorio Nacional de Oak Ridge ha demostrado que un motor de reluctancia síncrono basado en ferrita puede lograr 85% a 90% de la densidad de potencia de un motor de neodimio equivalente a un costo significativamente menor, aunque la brecha de eficiencia se amplía a niveles altos de torque. El futuro de la motor de imán de neodimio Probablemente implicará una bifurcación: motores NdFeB de alto rendimiento y alto costo para vehículos eléctricos premium, aviones y servos de precisión, y tecnologías de motores alternativos de menor costo para aplicaciones sensibles al precio donde el pequeño porcentaje extra de eficiencia no justifica el gasto en imanes.

Preguntas frecuentes sobre los motores magnéticos de neodimio

¿Puede un motor magnético de neodimio perder su magnetismo con el tiempo?

En condiciones normales de funcionamiento dentro del rango de temperatura especificado, un motor de imán de neodimio conserva su magnetización durante décadas. La coercitividad de los grados seleccionados adecuadamente es suficiente para resistir la desmagnetización del campo del estator y la vibración. Sin embargo, la exposición sostenida a temperaturas superiores al límite máximo de funcionamiento del imán (normalmente de 150 a 180 grados Celsius para los grados de alta temperatura) puede provocar una pérdida parcial y permanente del magnetismo. Esta es la razón por la que la gestión térmica del motor y la selección del grado de imán correcto para la temperatura esperada del punto caliente son consideraciones de diseño esenciales.

¿Qué le sucede a un motor magnético de neodimio al final de su vida?

Los imanes de neodimio dentro del motor se pueden recuperar mediante un proceso de reciclaje que implica desmagnetizar el rotor, retirar los imanes y reutilizarlos directamente en un motor nuevo o reprocesarlos para obtener un nuevo polvo magnético. La Ley de Materias Primas Críticas Sostenibles de la Unión Europea y legislación similar en otras regiones están impulsando la inversión en infraestructura de reciclaje de imanes. Las rutas actuales de reciclaje hidrometalúrgico y pirometalúrgico pueden recuperar más del 90% de los elementos de tierras raras contenidos, aunque el costo del reciclaje sigue siendo competitivo sólo cuando los precios del óxido de neodimio son elevados.

¿Cómo varía la eficiencia de un motor magnético de neodimio con la carga?

A motor de imán de neodimio mantiene una curva de eficiencia relativamente plana en un amplio rango de carga, manteniéndose normalmente por encima del 90 % del 25 % al 120 % de la carga nominal. Esto contrasta favorablemente con los motores de inducción, cuya eficiencia cae significativamente con cargas ligeras porque la corriente magnetizante permanece constante independientemente del par de salida. La amplia ventana de alta eficiencia es una de las razones por las que se prefieren los motores de neodimio para los vehículos eléctricos que operan en una amplia gama de velocidades y torque durante la conducción urbana.

¿Es posible construir un motor magnético de neodimio sin elementos pesados ​​de tierras raras?

Sí, libre de tierras raras pesadas motor de imán de neodimio Ya se están produciendo diseños para aplicaciones en las que la temperatura máxima de funcionamiento se mantiene por debajo de aproximadamente 120 grados Celsius. Estos motores utilizan imanes de neodimio, hierro y boro con un tamaño de grano extremadamente fino, generalmente de menos de 2 micras, lo que aumenta la coercitividad mediante la fijación de los límites del grano sin necesidad de disprosio o terbio. Para motores de tracción de mayor temperatura, la tecnología de difusión de límites de grano aplica una capa delgada rica en disprosio alrededor de cada grano magnético, logrando una alta coercitividad con un contenido total de tierras raras pesadas de menos del 1 % en peso.

el motor de imán de neodimio representa un verdadero cambio radical en la conversión de energía electromecánica, ya que ofrece la mayor densidad de par y eficiencia de cualquier tecnología de motor disponible comercialmente. Su adopción generalizada en los sectores de vehículos eléctricos, automatización industrial, energías renovables y aeroespacial es una consecuencia directa del rendimiento magnético inigualable de los imanes permanentes de neodimio-hierro-boro. Si bien las preocupaciones sobre las cadenas de suministro de tierras raras y la volatilidad de los costos continúan motivando la investigación sobre topologías de motores alternativas, los ahorros de energía mensurables y las reducciones de emisiones de carbono que permiten estos motores garantizan que seguirán siendo una piedra angular del esfuerzo de electrificación global en las próximas décadas.
