¿Qué es la composición del imán de NdFeB? Guía completa

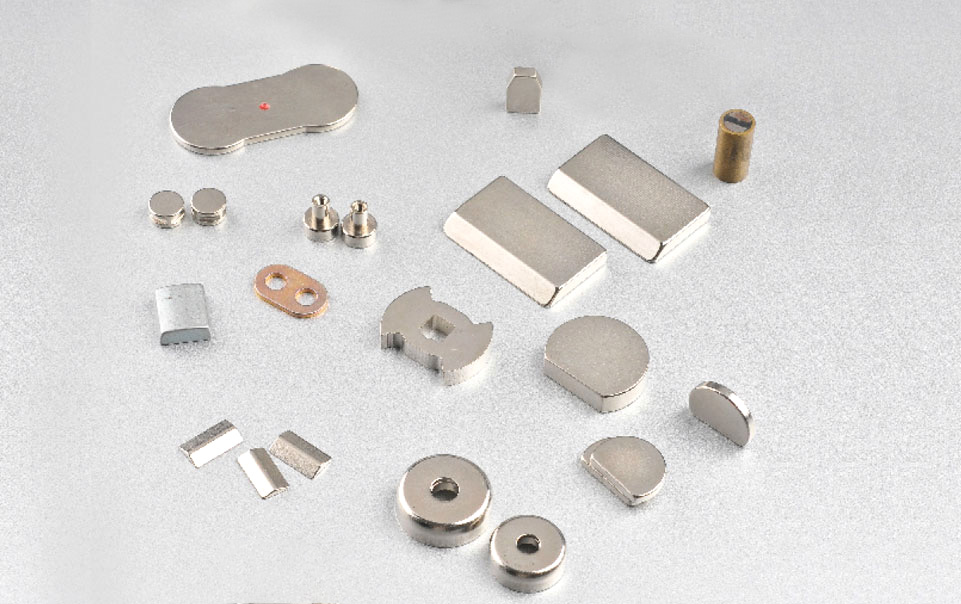

el Composición del imán NdFeB es una fórmula metalúrgica diseñada con precisión basada en el compuesto intermetálico neodimio-hierro-boro (Nd₂Fe₁₄B), que forma la fase magnética dura que da a estos imanes su extraordinaria fuerza. En un típico sinterizado comercial imán de neodimio , el neodimio representa aproximadamente 29% a 32% en peso , el hierro constituye 64% a 68% , y el boro constituye aproximadamente 1,0% a 1,2% , y la fracción restante consta de elementos aditivos como disprosio, terbio, praseodimio, cobalto, cobre, aluminio y niobio que se introducen para mejorar la coercitividad, la estabilidad térmica y la resistencia a la corrosión. Según el Revista de Magnetismo y Materiales Magnéticos , el descubrimiento de la fase Nd₂Fe₁₄B en 1984 por Masato Sagawa y John Croat revolucionó la tecnología de imanes permanentes al crear un imán con un producto energético máximo superior 50 megagauss-oersteds (MGOe) , aproximadamente diez veces mayor que el de los imanes de ferrita que reemplazó. Entendiendo lo exacto Composición del imán NdFeB y la función de cada elemento constituyente es esencial para que los ingenieros seleccionen el grado de imán correcto para motores de alta temperatura, generadores de turbinas eólicas, dispositivos de imágenes médicas y productos electrónicos de consumo.

Explore las aplicaciones clave de los materiales magnéticos

1. ¿Cuál es la composición básica del imán de NdFeB?

el fundamental NdFeB magnet composition is the intermetallic compound Nd₂Fe₁₄B, which constitutes approximately 85% to 95% of the magnet's volume and provides the hard magnetic phase responsible for generating the intense magnetic field. el atomic structure of Nd₂Fe₁₄B is a tetragonal crystal system with a complex unit cell containing 68 átomos : 8 átomos de neodimio, 56 átomos de hierro y 4 átomos de boro. Los átomos de neodimio ocupan sitios específicos de la red donde sus electrones 4f desapareados crean la inmensa anisotropía magnetocristalina que le da al NdFeB su alta coercitividad. Los átomos de hierro, que ocupan seis sitios cristalográficamente distintos, proporcionan una magnetización de alta saturación a través de sus espines de electrones tridimensionales alineados. Los átomos de boro, aunque pequeños en número, son estructuralmente críticos porque estabilizan la fase tetragonal e impiden la formación de otras fases de hierro-neodimio magnéticamente inferiores. Sin boro, la aleación cristalizaría en una mezcla de fases magnéticas blandas que no podrían mantener una carga magnética permanente. En un típico comercial Composición del imán NdFeB , los porcentajes totales de peso elemental son aproximadamente 29-32% neodimio, 64-68% hierro y 1,0-1,2% boro . Sin embargo, la aleación recién fundida antes de la sinterización se formula intencionalmente para que sea ligeramente más rica en neodimio que la relación estequiométrica 2:14:1. Este exceso de neodimio forma una fase límite de grano rica en neodimio que es esencial para el proceso de sinterización en fase líquida y para desacoplar magnéticamente los granos de Nd₂Fe₁₄B entre sí, lo que aumenta drásticamente la coercitividad. La fase rica en neodimio normalmente constituye 5% a 15% del volumen total y puede contener oxígeno disuelto, carbono y pequeñas cantidades de metales de transición.

2. El papel de cada elemento en la composición del imán de NdFeB

Cada elemento de la composición del imán de NdFeB cumple una función estructural o magnética específica, y alterar el equilibrio de estos elementos, incluso en fracciones de porcentaje, puede cambiar drásticamente la coercitividad, la remanencia, la estabilidad de la temperatura y la resistencia a la corrosión del imán. el detailed roles of the core and additive elements are as follows:

• Neodimio (Nd): El neodimio es el principal elemento de tierras raras que proporciona la inmensa anisotropía magnetocristalina. Su orbital de electrones 4f es altamente direccional, lo que crea un fácil eje de magnetización a lo largo del eje c del cristal tetragonal. Este campo de anisotropía alcanza aproximadamente 7,3 teslas , que es la razón subyacente por la que Imanes de NdFeB puede lograr una coercitividad tan alta. En la práctica, los imanes comerciales suelen utilizar una mezcla de neodimio y praseodimio en la proporción natural de didimio porque los dos elementos son químicamente similares y separarlos añade costos sin un beneficio magnético proporcional para muchas aplicaciones.
• Hierro (Fe): El hierro proporciona la magnetización de alta saturación. Sus espines de electrones tridimensionales se alinean ferromagnéticamente y contribuyen aproximadamente 2,2 magnetones de Bohr por átomo al momento magnético total. La remanencia de un imán de NdFeB es directamente proporcional a la fracción de volumen de la fase de Nd₂Fe₁₄B y la alineación de los momentos de giro del hierro. La sustitución parcial del hierro por cobalto, normalmente entre el 5% y el 15% del contenido de hierro, aumenta la temperatura de Curie y mejora la estabilidad térmica, aunque reduce ligeramente la magnetización de saturación a temperatura ambiente.
• Boro (B): El boro es el metaloide esencial que estabiliza la estructura cristalina tetragonal. Su pequeño radio atómico le permite encajar en sitios intersticiales dentro de la estructura de hierro-neodimio, donde forma enlaces covalentes direccionales que bloquean los átomos en la configuración correcta. Sin boro, la aleación se descompondría en las fases binarias Nd₂Fe₁₇ y NdFe₂, ninguna de las cuales posee la anisotropía magnetocristalina requerida.
• Disprosio (Dy) y Terbio (Tb): else heavy rare earth elements are the most critical additives in the Composición del imán NdFeB para aplicaciones de alta temperatura. El disprosio sustituye al neodimio en la red de Nd₂Fe₁₄B, lo que aumenta el campo de anisotropía y, por tanto, la coercitividad, lo que permite que el imán resista la desmagnetización a temperaturas elevadas. Un imán con 4% a 8% de disprosio en peso puede mantener una coercitividad útil a 150°C a 200ºC , en comparación con un máximo de aproximadamente 80 °C para un imán sin disprosio. El terbio es incluso más eficaz que el disprosio, pero es más raro y más caro.
• Cobalto (Co): El cobalto eleva la temperatura de Curie de la fase Nd₂Fe₁₄B en aproximadamente 10°C por porcentaje atómico de sustitución del hierro. Un imán con 5% de cobalto puede tener una temperatura de Curie de 350°C a 370°C comparado con 310°C a 320°C para una composición libre de cobalto. El cobalto también mejora la resistencia a la corrosión al reducir la diferencia de potencial electroquímico entre los granos de Nd₂Fe₁₄B y la fase límite del grano rica en neodimio.
• Cobre (Cu), Aluminio (Al) y Niobio (Nb): else minor additives, typically present at 0,1% a 1,0% cada uno, refina la microestructura durante la sinterización y mejora el comportamiento de humectación de la fase límite del grano líquido. El niobio forma pequeños precipitados que fijan los límites de los granos y previenen el crecimiento excesivo de los mismos durante el ciclo de sinterización a alta temperatura, lo cual es esencial para mantener un tamaño de grano fino y una alta coercitividad.

3. Cómo la composición determina las tres propiedades magnéticas clave

el NdFeB magnet composition directly governs the three cardinal magnetic parameters—remanence, coercivity, and maximum energy product—and each adjustment to the element balance shifts the magnet along a spectrum of performance trade-offs. el remanence (Br) of a fully dense, perfectly aligned Imán NdFeB está fundamentalmente limitado por la magnetización de saturación de la fase Nd₂Fe₁₄B, que es aproximadamente 1,6 teslas . En la práctica, los imanes sinterizados comerciales alcanzan valores de remanencia de 1,0 a 1,5 teslas , dependiendo de la fracción de volumen de la fase magnética y del grado de alineación cristalográfica lograda durante la etapa de prensado. La coercitividad intrínseca (Hci) está controlada por el campo de anisotropía magnetocristalina de los granos de Nd₂Fe₁₄B y por la eficacia de la fase límite del grano para aislar magnéticamente cada grano. El Nd₂Fe₁₄B puro tiene un campo de anisotropía de aproximadamente 7,3 tesla, pero la coercitividad práctica es sólo una fracción de este valor; normalmente 10 a 30 kilo-oersteds (kOe) —Porque los dominios magnéticos invertidos se nuclean en los límites de los granos y los cristales presentan defectos en campos mucho más bajos que el límite teórico. La adición de disprosio aumenta el campo de anisotropía y por tanto la coercitividad, pero el disprosio se acopla antiferromagnéticamente con el hierro, lo que reduce la magnetización de saturación y la remanencia. Esta es la compensación de diseño central en Composición del imán NdFeB : un contenido más pesado de tierras raras compra una mayor coercitividad y un mejor rendimiento a temperaturas elevadas a costa de una menor remanencia a temperatura ambiente y un producto energético máximo. El producto energético máximo (BHmax), medido en MGOe, representa la cantidad máxima de energía magnética que se puede almacenar en una unidad de volumen del imán. El máximo teórico para Nd₂Fe₁₄B es aproximadamente 64 MGOe . Los imanes comerciales de grado N52 alcanzan aproximadamente 50 a 53 MGOe , mientras que los grados de alta temperatura con fuertes adiciones de tierras raras generalmente oscilan entre 30 a 45 MGOe .

4. NdFeB sinterizado versus unido: en qué se diferencian la composición y el procesamiento

el NdFeB magnet composition is processed into magnets through two fundamentally different manufacturing routes—sintering and bonding—which produce magnets with vastly different densities, magnetic properties, and application suitability. el table below summarizes the key differences between sintered and bonded Imán NdFeBs .

5. Elementos pesados de tierras raras y tecnología de difusión de límites de granos

Se añaden elementos pesados de tierras raras (disprosio y terbio) a la composición del imán de NdFeB para aumentar la coercitividad a altas temperaturas, pero la tecnología moderna de difusión de límites de grano ahora logra esta mejora con mucho menos material al concentrar estos costosos elementos solo en las superficies de los granos donde son más efectivos. en un convencional Composición del imán NdFeB , el disprosio se mezcla uniformemente en todo el polvo de aleación antes de la sinterización. Debido a que el disprosio sustituye al neodimio en todo el volumen de cada grano de Nd₂Fe₁₄B, una fracción significativa de las costosas tierras raras pesadas se desperdicia efectivamente en el interior del grano, donde reduce la remanencia sin contribuir proporcionalmente a la mejora de la coercitividad. La difusión en los límites de grano, desarrollada a principios de la década de 2000 y ahora ampliamente implementada en la producción comercial, adopta un enfoque diferente. Un imán completamente sinterizado con una composición estándar baja en disprosio o sin disprosio se recubre con una capa delgada de fluoruro de disprosio o fluoruro de terbio en polvo y luego se trata térmicamente a una temperatura en la que las tierras raras pesadas se difunden a lo largo de los límites de los granos hacia el interior del imán. Los átomos de disprosio viajan preferentemente a lo largo de la fase límite del grano rico en neodimio y sustituyen al neodimio sólo en una capa delgada en la superficie exterior de cada grano, típicamente 1 a 3 micras de profundidad . Debido a que los dominios magnéticos invertidos se nuclean en las superficies de los granos, esta delgada capa rica en disprosio proporciona el mismo impulso de coercitividad que una adición homogénea mientras se usa. 50% a 70% menos disprosio . Un imán producido por difusión en el límite de grano puede alcanzar una coercitividad de 25 a 30 koe con un contenido total de disprosio inferior a 2% en peso , en comparación con el 6% al 8% requerido en una composición homogénea convencional. Esta tecnología ha sido fundamental para reducir el costo y la vulnerabilidad de la cadena de suministro de Imán NdFeBs para motores de tracción de vehículos eléctricos, donde la coercitividad a altas temperaturas es esencial y los precios del disprosio han sido históricamente volátiles.

6. Grados de imanes de NdFeB y sus variaciones de composición

el commercial grading system for NdFeB magnets—such as N35, N52, N35SH, and N48UH—encodes both the room-temperature energy product and the maximum operating temperature, and each grade family corresponds to a specific NdFeB magnet composition optimized for a particular thermal environment. el following list explains the common grade suffixes and their compositional implications:

• Grado N (sin sufijo): Composición estándar con adiciones mínimas o nulas de tierras raras. La temperatura máxima de funcionamiento suele ser 80°C . Estos grados, como N35 a N52, ofrecen el producto energético a temperatura ambiente más alta y se utilizan en electrónica de consumo, discos duros de computadoras y sujetadores magnéticos.
• Grado M (coercitividad media): Coercitividad intrínseca ligeramente mejorada mediante pequeñas adiciones de disprosio o un tamaño de grano optimizado. La temperatura máxima de funcionamiento es de aproximadamente 100°C . Utilizado en aplicaciones de motores de temperatura moderada.
• Grado H (alta coercitividad): Contiene una mayor proporción de disprosio en el Composición del imán NdFeB . La temperatura máxima de funcionamiento es 120°C . Ampliamente utilizado en servomotores y generadores industriales.
• Grado SH (coercitividad súper alta): Mayor contenido de disprosio o procesamiento de difusión en el límite de grano. La temperatura máxima de funcionamiento es 150°C . Especificado para motores de tracción de automóviles y herramientas de exploración petrolera de fondo de pozo.
• Grado UH (coercitividad ultraalta): Adición intensa de disprosio o terbio. La temperatura máxima de funcionamiento es 180°C . Utilizado en motores de vehículos eléctricos de alta velocidad y actuadores aeroespaciales.
• Grado EH (coercitividad extremadamente alta): el highest heavy rare earth content. Maximum operating temperature is 200°C . Reservado para aplicaciones militares y aeroespaciales especializadas donde el riesgo de desmagnetización es extremo.

Preguntas frecuentes sobre la composición del imán NdFeB

¿Cuál es la fórmula química exacta de la fase principal de los imanes de NdFeB?

el primary magnetic phase in Imán NdFeBs es Nd₂Fe₁₄B, un cristal tetragonal con una celda unitaria que contiene 68 átomos. En los imanes comerciales, parte del neodimio normalmente se reemplaza por praseodimio y parte del hierro se reemplaza por cobalto, por lo que la composición de fase real se escribe con mayor precisión como (Nd,Pr)₂(Fe,Co)₁₄B.

¿Por qué los imanes de NdFeB son mucho más fuertes que los imanes de ferrita?

el Composición del imán NdFeB produce una magnetización de saturación de aproximadamente 1,6 tesla y un campo de anisotropía magnetocristalina de 7,3 tesla, mientras que los imanes de ferrita de estroncio tienen una magnetización de saturación de sólo aproximadamente 0,47 tesla. Esta diferencia fundamental en la interacción del momento magnético atómico y el campo cristalino significa que el NdFeB puede almacenar aproximadamente diez veces más energía magnética por unidad de volumen que la ferrita.

¿Se pueden fabricar imanes de NdFeB sin elementos pesados ​​de tierras raras?

Sí, libre de tierras raras pesadas Imán NdFeBs están disponibles comercialmente y se utilizan cada vez más en aplicaciones donde la temperatura máxima de funcionamiento no supera los 80 °C a 100 °C. Estos imanes dependen de un tamaño de grano extremadamente fino, generalmente por debajo 2 a 3 micras y optimizó la química de los límites de grano para lograr una coercitividad adecuada sin disprosio ni terbio.

¿La composición de NdFeB incluye cobalto en todos los imanes?

No. El cobalto es un aditivo opcional en el Composición del imán NdFeB . Se utiliza principalmente en grados de alta temperatura para elevar la temperatura Curie y mejorar la resistencia a la corrosión. Los imanes estándar de grado N para aplicaciones a temperatura ambiente a menudo contienen poco o nada de cobalto. La presencia de cobalto suele estar indicada en la ficha técnica del fabricante.

el Composición del imán NdFeB es un triunfo de la ingeniería de materiales, donde el control preciso de los elementos principales y los aditivos traza a nivel atómico produce los imanes permanentes más fuertes jamás producidos. Desde la fase fundamental Nd₂Fe₁₄B que proporciona la columna vertebral magnética hasta los límites de grano enriquecidos con disprosio que mantienen la coercitividad a alta temperatura, cada componente desempeña un papel irremplazable a la hora de determinar si el imán final alimentará un vehículo eléctrico, estabilizará un generador de turbina eólica o simplemente mantendrá cerrada la puerta de un gabinete.
